同样的原始数据，90米航高同步获取的点云与影像，在CoPre中融合生成的三维模型，为何远胜于单独将POS和影像导出、在CC中进行有控空三建模的效果？本文从技术原理、作业流程、误差传递三个维度，为您揭开“点云赋能影像”的秘密。

一、 引子：两个三维模型，两种作业体验

在G30连霍高速改扩建项目及后续的多项工程验证中，我们西安新华测绘团队反复经历了一个有趣的“同源异果”现象：

同一套华测AA9雷达系统，同一次低空航摄飞行，同一批布设的四等水准靶标点——当我们兵分两路，分别走通两条技术路径时，得到的OSGB三维模型却呈现肉眼可见的差异。

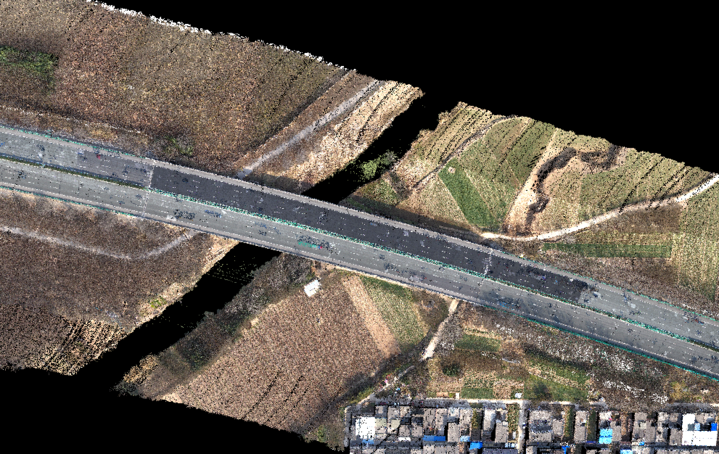

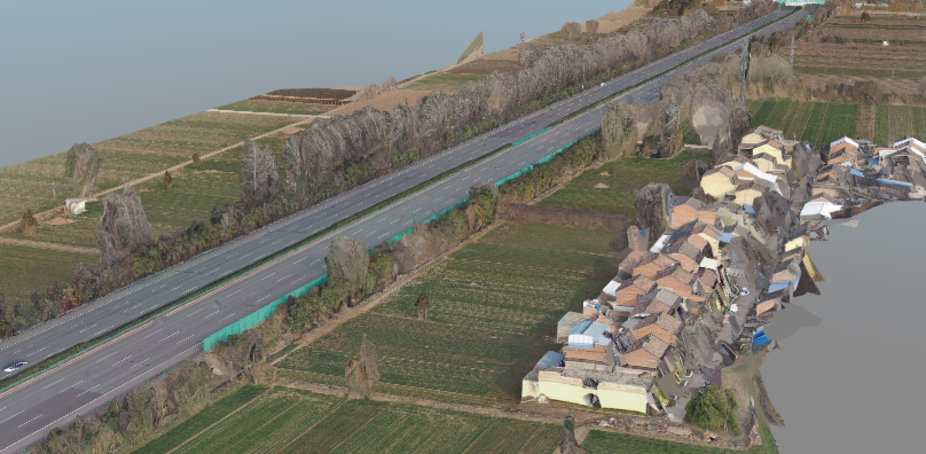

路径A（CoPre融合建模）：点云与影像同步进入CoPre软件，经过靶标点纠正与联合平差，输出的三维模型棱角分明、纹理清晰、空间位置精准，可直接用于1:500地形图裸眼采集，甚至支撑立体测图作业。

路径B（CC纯影像建模）：将POS和影像导出，在ContextCapture（Smart3D）中以相同靶标点为像控点进行空三加密，输出的三维模型边缘模糊、结构拉花、平面精度尚可但高程波动明显，勉强可用于可视化展示，却难以承载高精度量测任务。

为什么？

这不是设备的问题——AA9的2600万像素相机与RWP波形处理技术业内领先；

这不是软件的问题——CC作为倾斜摄影建模的标杆工具，其空三算法经过十余年迭代；

这更不是人的问题——我们的内业团队均持有摄影测量中高级职业资格。

答案是：两条路径的“数据融合深度”完全不同。

本文将首次系统阐述这一技术现象，揭示机载激光雷达时代“点云如何为影像建模注入几何灵魂”的内在机理。

二、 背景：低航高——被低估的“精度红利”

在讨论两条路径差异之前，我们必须先理解一个关键前提：低航高作业是AA9发挥极限精度的物理基础。

华测AA9激光雷达的典型作业航高为180米（30万点/秒），此时点云平面精度可达5cm，高程精度3-5cm，满足1:500测图常规需求。然而，当我们将航高压低至100米以下（50万点/秒档位），系统性能将发生质变：

1. 重复测距精度稳定在5mm@150m

2. 原始点云厚度控制在4cm以内，精化后可达2cm

3. 地面点密度提升至 500-800点/㎡，是180米航高的3倍以上

4. 光斑尺寸缩小至约5cm@100m，植被穿透能力与地物细节复刻能力显著增强

当然，低航高并非“放之四海而皆准”。在关中平原、华北平原等地形平坦、空域净空良好的区域，90米航高是安全且高效的优化选择。但在丘陵、山区或城市建成区，我们必须综合考虑地形高差、建筑物高度、仿地飞行能力及空管要求，科学确定安全航高。核心原则是：在安全前提下，航高越低，精度红利越显著。

正是这种“精度红利”，为后续的“点云-影像深度融合”奠定了物理基础。

三、两条技术路径的流程对比

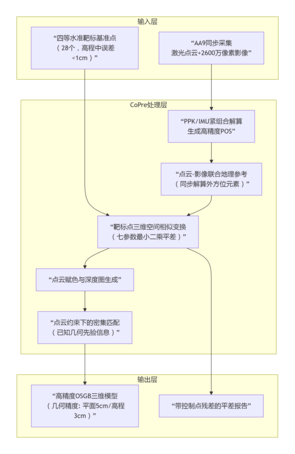

【路径A】CoPre融合建模：点云为骨架，影像为纹理

流程特征：

数据同源同解：点云与影像的定位定姿信息在同一解算框架下完成

几何先验注入：高精度点云作为“几何约束”，引导影像匹配算法

误差统一传递：靶标点精度通过三维空间相似变换同时作用于点云和影像

输出同体共生：三维模型的三角网来自点云约束下的优化结果，纹理来自影像

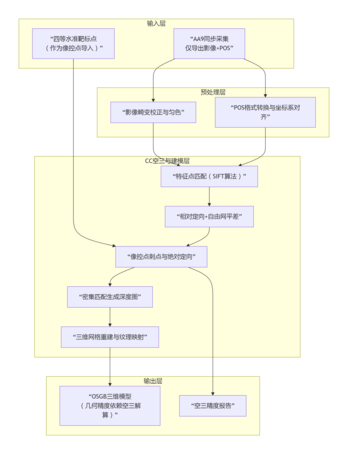

【路径B】CC纯影像建模：仅有影像的“单腿走路”

流程特征：

数据分治：POS与影像的几何关系仅依赖时间同步标签，无物理约束

几何盲猜：密集匹配完全依赖影像特征，无外部几何先验信息

误差逐级累积：像控点精度需经过空三解算的“长链路”传递

纹理驱动几何：网格质量高度依赖影像重叠度与纹理丰富度

四、原理剖析：为什么CoPre融合建模效果更好？

4.1 核心差异：点云为三维模型提供了“几何骨架”

传统倾斜摄影三维建模（如CC）的本质是：从多视影像中通过特征匹配反算物方坐标。这是一个“从二维到三维”的逆问题，病态性强，对影像重叠度、纹理质量、光照条件极度敏感。

而CoPre融合建模的本质是：以已知的高精度三维点云为几何约束，影像仅负责“上色”与“细化”。

打个比方：

CC建模：像一位雕塑家，仅凭几张照片想象着雕出人像——能雕出大概轮廓，但五官比例、肌肉走向全凭经验，稍有偏差便失真。

CoPre融合：像先给模特做了全身3D扫描，获得了精确的点云骨架，再请摄影师拍照贴图——几何已经锁定，影像只负责还原色彩与细节。

4.2 误差传递：两条路径的“精度损耗”对比

为了更直观地理解两条路径的精度差异，我们来看误差的传递过程——这就像接力赛，每一棒都会损失一些时间，最终成绩取决于谁掉棒最少。

【路径B】CC纯影像建模：八道关口，道道损耗

这条路径上，像控点的高精度在传递中不断被“稀释”：

1)刺点误差：屏幕上一个像素的偏差，在90米航高下对应地面约3-5厘米。即使经验丰富的作业员，也很难将刺点精度控制在亚像素级。

2)空三解算误差：光束法平差本质上是“用影像间的相对关系反推绝对位置”，即使有控制点约束，整张网仍存在残余系统误差。

3)匹配误差：这是最大的不可控因素。沥青路面、水泥地坪、均匀屋顶——这些区域纹理极其贫乏，特征点稀疏，密集匹配算法只能“猜”，猜出来的点往往上下浮动几厘米甚至十几厘米。

4)网格化误差：从稀疏点云到密集点云，再到三角网格，每一次插值都在“制造”新误差。

结果就是：输入端是1cm的真值，输出端却变成了3-5cm的中误差。

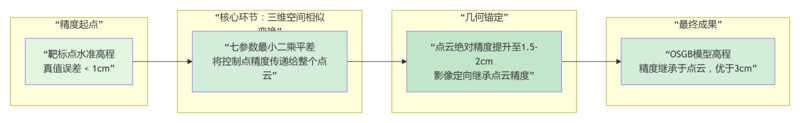

【路径A】CoPre融合建模：点云“锚定”，误差锁死

这条路径上，误差被“锁死”在源头：

1)一次传递，全局受益：三维空间相似变换将28个靶标点的高程精度，通过严密的最小二乘平差，整体赋予整个测区的点云。这不是“局部拟合”，而是“全局刚性校正”。

2)影像定向不再“盲猜”：在CoPre中，影像的外方位元素不是靠空三反算出来的，而是直接从高精度点云反投影获得——就像给每一张照片都配了一个高精度RTK，它该在什么位置、看什么方向，是已知的。

3)密集匹配不再“自由发挥”：深度图生成时，算法已经知道这片区域的地面大致在什么高程范围、建筑物立面在什么位置。匹配的任务从“寻找同名点”降维为“在±2cm的区间内微调”。

结果就是：1cm的输入，1.6-2cm的输出。

4.3 数据实证：西安新华测绘2025年12月专项验证

2025年12月，我公司与聚信云图（陕西）科技有限公司联合开展了华测AA9机载雷达系统的专项精度验证。

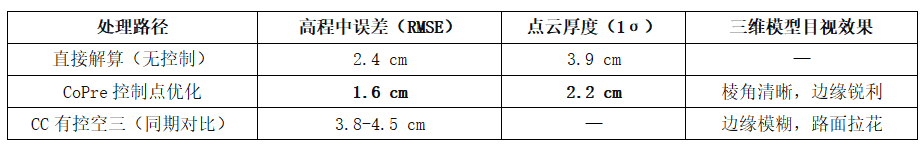

验证设置了明确的对比组：

关键结论：

“CoPre软件的条带区域网平差功能有效实现了将地面控制点精度向整个点云模型的传递。处理后，数据整体性态更优，粗差风险降低，成果的工程可用性更强。”

更深层的启示：

“CoPre的预处理，不仅提升了整体的精度数值（RMSE），更重要的是重塑了点云的精度分布。它将一个充满不确定性的数据集，转化成了一个稳定、可靠的‘优质原材料’，为后续使用TerraSolid等专业软件进行自动化、高置信度的点云分类与路面提取，奠定了不可或缺的坚实基础。”

这段话同样适用于三维建模：CoPre输出的不仅是点云，更是一套经过精度驯化的“几何基准框架”。

五、讨论：这不是倾斜摄影，为什么比倾斜摄影还好？

许多同行会问：“AA9是单相机，又不是五镜头倾斜摄影，为什么建出的模型效果比某些倾斜摄影项目还好？”

答案是三个层面的认知升维：

5.1 第一层：三维模型的精度上限，取决于几何控制，而非影像数量

1)倾斜摄影的核心优势是多视角纹理覆盖，解决的是“侧面纹理缺失”和“遮挡盲区”问题——这是可视化完整性的范畴。

2)而三维模型几何精度的核心制约，是物方坐标的测定误差。无论你有多少张照片，空三解算的本质始终是通过影像间的相对关系反推绝对位置。只要没有高精度几何先验，误差就会存在。

3)CoPre融合建模，本质是用点云为影像“导航”。90米航高下2cm厚度的点云，相当于给每一张影像预先标定了“它应该在什么位置、看什么方向、目标离它多远”。影像匹配的任务从“盲猜”降维为“微调”。

5.2 第二层：传统摄影测量“由影像到几何”的路径，正在被“由几何到影像”反向替代

摄影测量学百年演进，一直是“影像→几何”：

影像 → 同名点匹配 → 相对定向 → 绝对定向 → 三维坐标

这是从不确定中推导确定的过程。

而激光雷达时代的融合建模，正在开启一条新路径：

点云（已知几何）→ 影像定向（已知外方位）→ 纹理映射 → 彩色三维模型

这是从确定中渲染丰富的过程。

后者在几何可靠性上对前者形成“降维打击”。

5.3 第三层：轻量级雷达+融合建模，正在重新定义“地形级”与“工程级”的边界

传统分类中：

地形级三维模型：精度0.5-1米，用于宏观规划

城市级三维模型：精度0.1-0.2米，用于数字孪生展示

工程级三维模型：精度0.02-0.05米，用于勘测设计

AA9+CoPre+低航高+靶标控制，正在模糊后两者的边界：

我们获得的OSGB模型，精度达到0.025-0.03米高程中误差——这已进入工程级范畴；

但它的获取成本，却接近传统城市级建模——无需五镜头、无需大量像控点、无需复杂航线规划。

这就是我们所说的 “轻量级雷达测图”的时代红利。

六、结论与展望

6.1 核心结论

第一，CoPre融合建模与CC纯影像建模，不是同一赛道的竞争，而是两种技术范式的代差。

CoPre代表“几何优先，影像为辅”的新范式

CC代表“影像推导几何”的传统范式

第二，低航高是“精度红利”的物理前提，但必须因地制宜。

90米航高在平原区域可实现极致精度，但在复杂地形下应结合仿地飞行能力、安全净空综合决策。核心原则是：在安全许可范围内，航高越低，点云对影像的“赋能”越强。

第三，三维模型的精度，不再取决于影像分辨率，而取决于几何基准的权威性。

我们验证了：同一套影像，以点云为几何基准重建的模型，其高程精度是仅用像控点空三重建模型的1.5-2倍。

6.2 作业模式建议

基于上述研究与数十个工程项目的实践经验，我们向行业同仁提出雷达扫描测图的标准作业建议：

1. 航高选择

平原区、微丘区、净空良好区域：在满足安全飞行的前提下，追求高精度成图时，优先选择90-120米航高，启用50万点/秒档位，充分发挥低航高带来的精度红利。

重丘区、山区、城市建成区：应根据地形高差、建筑物高度、无人机仿地飞行能力及空管要求，科学确定安全航高；若具备仿地飞行条件，可在安全范围内尽量压低相对航高，以获取更高精度的点云与影像数据。

无论何种地形，均应在项目设计阶段进行航线仿真与安全评估，严禁盲目追求低航高而忽视飞行安全。

2. 控制策略：坚持“基准-检查”分离的外业布网范式，靶标点须纳入四等水准网，确保高程基准的绝对权威性。

3. 处理流程：严禁将POS导出后走纯影像建模路径——这是对雷达硬件投资的最大浪费。必须走“点云-影像联合解算”的融合建模路线。

4. 三维建模：优先使用CoPre的“Advanced Reconstruction Module”，该模块专为点云-影像联合三维重建设计，支持DOM和OSGB的一键式输出。

5. 成果应用：融合建模生成的三维模型，可直接用于：

1:500地形图裸眼三维采集

传统立体测图（导入航天远景/适普）

横断面自动提取（纬地/Civil3D）

土方量精确计算

6.3 未来展望

自2025年2月周至至乾县项目首次验证“路面点云优于2厘米”以来，我们西安新华测绘团队已在关中平原、陕北黄土沟壑、陕南山区等多种地形场景中，反复验证了AA9+CoPre+TerraSolid这一黄金组合的稳定性与适应性。无论是90米的极致低空，还是150米的常规航高，只要遵循严谨的系统性工艺，国产装备都能交出令人信服的答卷。

当前，我们正在探索更高阶的融合：

多期点云+影像联合变化检测

BIM模型与实景三维模型的几何配准

AI驱动的点云-影像一体化分类与建模

我们坚信：雷达扫描测图，正在从“点云替代全站仪”的初级阶段，迈向“点云赋能影像建模”的深度融合阶段。这不是对未来测绘形态的猜测，而是我们每个工作日都在操作的流程。
