摘要：随着国产高分辨率立体卫星影像的成熟应用，其在大比例尺地形图测绘中的效率优势日益凸显。然而，传统的航空摄影测量像控布设思维，已成为制约卫星影像效能充分发挥的瓶颈。本文提出，必须实现从覆盖地表的“地面控制网”思维，向锚定影像的“影像控制网”思维的根本性转变。文章系统阐述了“整景布点”与“带状布点”两种核心模式的适用场景、布设方法及数学模型，并结合新疆某公路1:2000测图项目实践，验证了“按景布点、锚定重叠”策略在保证精度前提下，能极大解放外业工作量的显著效益。

引言：一场静默的思维革命

在测绘领域，高分辨率立体卫星影像的普及正在引发一场静默的效率革命。然而，许多从业者手握先进的卫星数据，却仍沿用传统无人机航测的密集型地面布点思维，导致“大炮打蚊子”，成本居高不下。问题的核心在于，我们是否真正理解了卫星影像的几何特质？本文旨在厘清一个关键理念：卫星影像测图的像控布设，其直接对象是“影像”本身，而非其覆盖的“地面”。掌握这一“影像网”思维，是从业者驾驭卫星数据、实现降本增效的必由之路。

一、核心理念破局：从“地面密网”到“影像关键锚点”

传统无人机航摄，单张影像幅面小、中心投影变形显著，犹如一幅幅需要精细拼接的碎片。因此，必须在地面铺设一张高密度的控制点网（常按数百米间距），为成千上万个微小像对提供纠正基准。这是一种被动的、以量取胜的“地面控制思维”。

高分辨率立体卫星影像（如北京三号、高景一号，单景幅宽常达数十公里）则提供了完全不同的操作界面。其成像几何模型（严格的有理函数模型，RFM）稳定，单点控制的影响范围被极大扩展。我们的核心任务随之转变：用最精炼的“关键锚点”，为每一景“影像”或每一组“立体像对”建立绝对位置与姿态的强约束。 这要求我们具备主动的、讲求策略的 “影像控制思维”。

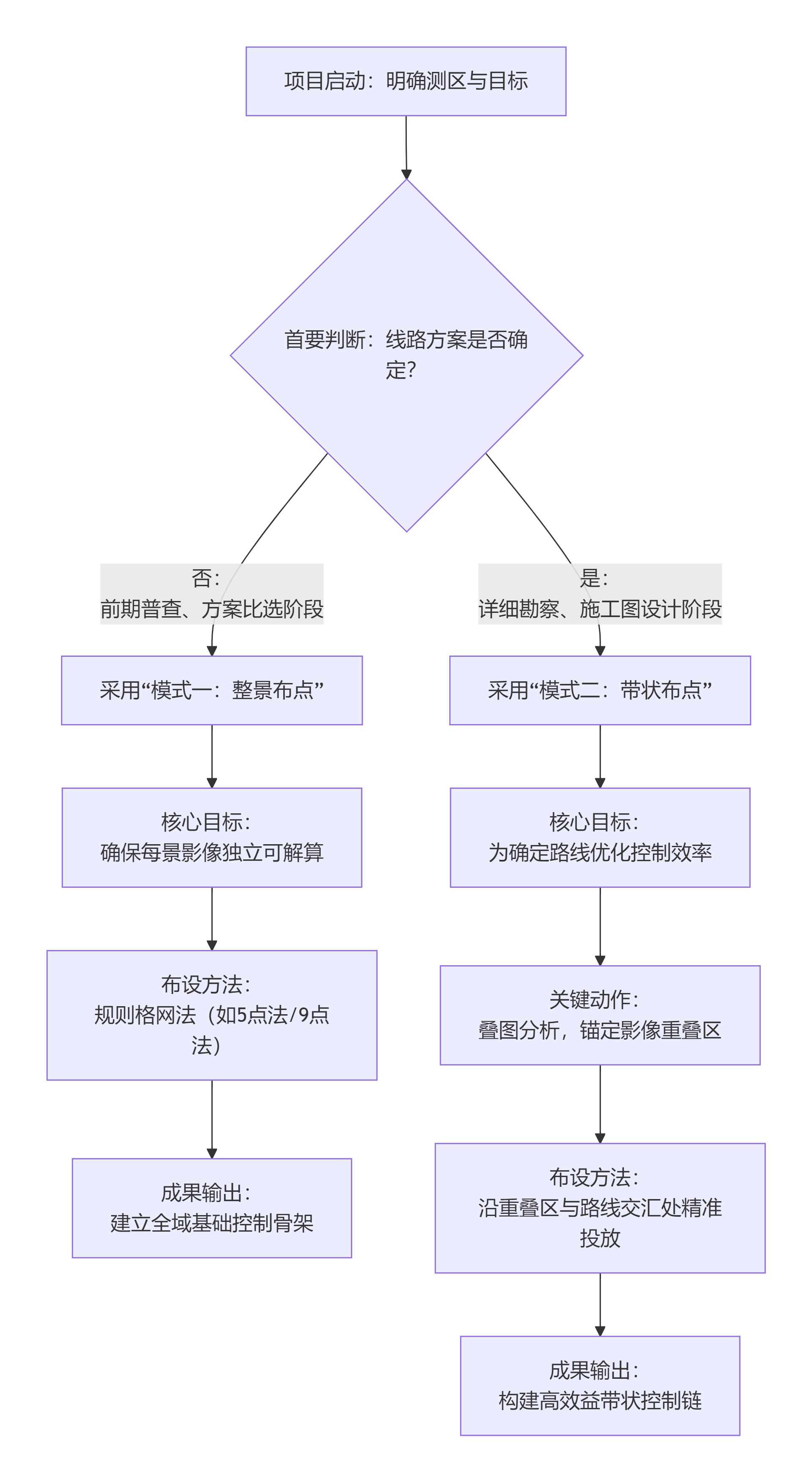

这一思维下的技术决策路径，可清晰概括为以下流程图：

二、两种核心布设模式详解与数学支撑

1. 模式一：整景布点——为不确定性奠基

适用场景：工程可行性研究、多方案走廊带比选等前期阶段。此时测区范围广，具体路线飘忽不定。

方法详解：对规划范围内所有可能用到的卫星影像，逐景进行独立控制，形成全域控制骨架。

5点法：在影像四角及中心各布1点。这是满足区域网平差的最小约束条件，适用于地形平缓、影像自身几何精度（CE90）较高的区域。其本质是通过5个点有效纠正影像的平移、旋转、缩放及仿射变形。

9点法（推荐）：在影像上按均匀3×3网格布设9点。此法能更强地控制影像可能存在的高阶几何畸变，为区域网平差提供更稳健的支撑，尤其在侧视角较大或地形起伏剧烈的区域优势明显。

公式与原理：这两种方法服务于同一个目标——精确解算影像的有理函数模型（RFM）。RFM建立了地面点坐标 (Lat,Lon,H) 与影像点坐标Line,Sample) 的数学关系：

其中，P1,P2,P3,P4是三个坐标分量的三次多项式。像控点提供了多组精确的(Lat,Lon,H)↔(Line,Sample) 对应观测值，通过平差求解多项式系数。9点法相比5点法提供了更多的观测方程，使解算结果更稳定，对测量粗差的抵抗能力更强。

2. 模式二：带状布点——为确定路线优化

适用场景：初测、定测及施工图设计阶段，线路方案已稳定。

方法详解：其精髓在于 “锚定重叠区”，实现“一点控多景”。

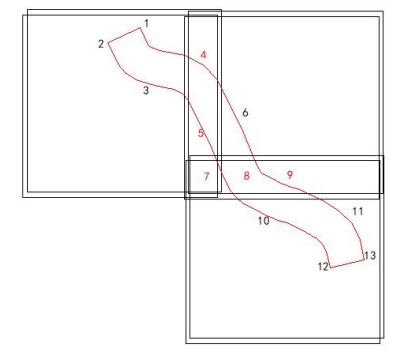

核心操作：在GIS平台中，将确定的设计路线与所有卫星影像的覆盖范围进行精细叠合分析。核心是识别出所有影像间重叠带与路线走廊的每一个交汇区。这些交汇区是布点的“黄金锚位”。

效率密码：在此布设一个像控点，可同时被相邻两景（甚至多景）影像量测，一个点的观测值被多次利用，效益倍增。

精度保障：需确保路线穿越的每一个立体像对（由两景影像构成）内，至少有2-4个 分布良好的控制点（通常位于重叠区内），以构成坚强的区域网骨架。

公式与原理：在区域网平差中，控制点的精度贡献可用误差传播理论评估。加密点（连接点）的预期精度σ加密点 与控制点精度σ控制点 及网型结构密切相关：

其中，Q为权倒数矩阵的相应元素，直观反映了某个点在平差网中的几何强度。一个位于多景影像重叠区中心、被多次量测的控制点，其Q值远小于普通点，这意味着它能以更高的效率拉平整个区域网的误差，是名副其实的“黄金锚点”。

三、实战复盘：新疆32公里公路1:2000测图项目

项目背景：新疆某高速公路项目，需制作32公里长（主线加比较线）的1:2000数字线划图（DLG）。地形涉及戈壁、丘陵与山地。

技术执行：

1、数据与覆盖分析：选用国产BJ3N1卫星0.3米分辨率立体像对。经GIS叠图分析，32公里路线恰好被两景BJ3N1影像的东西向重叠带完美覆盖。

2、布点设计：果断采用“带状布点-锚定重叠区”策略。

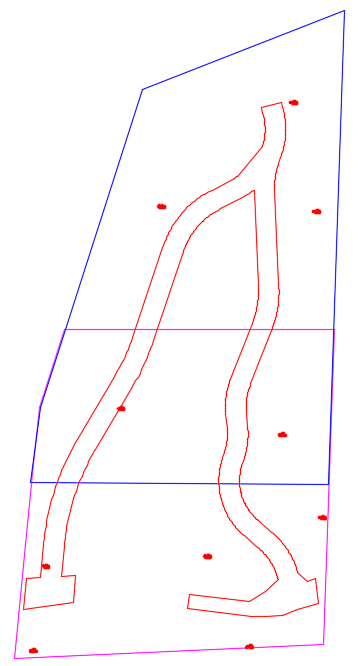

在两景影像的重叠带内，沿路线精选布设了2个 核心像控点（平高点）。

在路线东西两端，于单景影像有效范围内各布设 2个像控点（平高点），每景影像布设1个与3个独立检查点。

3、精度与效率：

外业：仅用10个 地面点（核心控制点平面/高程精度≤0.02m/0.03m）即完成控制骨架搭建。

内业：区域网平差后，利用检查点验证。最终DLG成果的平面中误差为±0.42m，高程中误差为±0.33m。

结论：成果完全满足《工程测量标准》（GB 50026-2020）中1:2000地形图（平地、丘陵地）的精度要求（平面≤1.2m，高程≤0.4m）。外业像控工作量降至传统无人机航测模式的十分之一，周期大幅缩短

四、给测绘工程师的终极务实建议

1、规划先行，忌盲目动手：在开展任何外业工作前，务必投入时间进行精细的“路线-影像”叠合分析。这1小时的室内工作，可能避免10天的无效外业奔波。

2、精度是1，点数是后面的0：卫星影像测图对点位的绝对精度和影像上的可量测性要求极为苛刻。务必采用GNSS静态或网络RTK规范测量，并为每个点制作包含远景、近景、点位特写和精确点位说明的“点之记”。

3、用检查点守护成果生命线：必须布设 不低于总量30% 的、绝不参与平差的独立检查点。它们是客观评价最终成图精度、应对成果验收质疑的“硬通货”，是项目风险的最终防火墙。

4、理解并运用“几何强度”：在实践中，应有意识地利用误差传播公式的启示。在复杂地形区，优先将像控点布设在多影像重叠处的高程特征明显的位置上，能最有效地抑制高程误差的传播，事半功倍。

五、结语

从在地面辛勤编织“密网”，到在影像上智慧设定“锚点”，这一思维的转变，标志着测绘人从数据的被动接收者，转变为空间信息生产效率的主动设计者。国产高分辨率卫星影像为我们提供了广阔的舞台，而“影像网”思维，则是我们在这个舞台上高效、精准演出的核心剧本。掌握它，方能真正释放卫星遥感的巨大潜能，从容应对未来更大规模、更高要求的测绘挑战。
