摘要：在海外基础设施测绘领域，缺乏控制基准、地形复杂与工期紧迫是常态挑战。本文以我司在海外某岛国一个总长约8公里的公路改造项目为例，系统阐述了一套面向中小型海外项目的创新型测绘解决方案。方案通过基于WGS-84椭球与TM投影的工程独立坐标系建立、融合EGM2008模型的独立高程基准确定以及轻量化无人机高精度航测三项核心技术，成功破解了无起算点条件下的快速成图难题。文章重点剖析了基准建立的数学模型、装备选型的实战考量及内外业协同流程，为类似规模的海外工程项目提供了完整的技术路径参考。

引言：直面海外测绘的典型困境

我司承接的该项目位于某太平洋岛国，旨在对首都附近一条既有公路进行升级改造。项目主线长约3.8公里，支线长约4.4公里，总测量长度约8公里，测图比例尺1:500，测绘面积约1平方公里。沿线地貌涵盖城镇、丘陵、滨海泻湖，部分路段植被茂密。

项目面临三大突出挑战：

1）控制真空：经与当地政府部门核实，项目区域内无可供利用的、现势且可靠的国家高等级控制点，历史点标志多已损毁或湮没。

2）效率瓶颈：项目设计周期极为紧张，要求进场后迅速提供全线地形图与纵横断面数据，传统全野外作业模式无法满足工期要求。

3）环境与装备约束：热带气候多变，地形复杂；大型专业测绘设备国际运输与通关存在不确定性，且需严格符合当地无人机飞行法规。

面对上述挑战，我司在某热带岛国公路改扩建项目中，成功实施了一套 “自主基准建立 + 轻量化无人机快速测绘” 的综合技术方案，不仅圆满完成任务，更形成了高效可靠的标准化作业模式。

技术亮点一：无中生有——构建自主可控的高精度工程基准

1.1 问题核心

项目进场后，确认测区内无任何可利用的高等级控制点。当地提供的历史点位因年代久远、标志损毁或埋没，已不具备联测价值。

1.2 创新解决方案：独立坐标系与高程系的建立

我们摒弃了依赖外部基准的传统思路，转为为项目量身打造一套专用的、高精度的空间基准系统。

（1）平面基准：优化投影的工程坐标系

椭球与投影选择：以全球通用的WGS-84椭球为参考，采用横轴墨卡托（TM）投影。

关键参数定制：分析线路走向，优化选取中央子午线，并将投影面设定于平均高程面附近，确保全线长度投影变形最小。

变形控制公式与目标：

通过精密计算，使每公里长度变形值控制在2.5厘米以内，完全满足《公路勘测规范》要求。

控制网施测：沿线路布设三等GNSS控制网，采用边连式静态观测，确保网形强度与内部高相对精度。

（2）高程基准：基于重力场模型的独立高程系

采用独立高程系统。首先利用EGM2008全球重力场模型，解算出一个GNSS点的正常高作为初始值。

以此点为起点，布设四等闭合水准网，将高程精确传递至所有平面控制点，形成统一的高程控制框架。

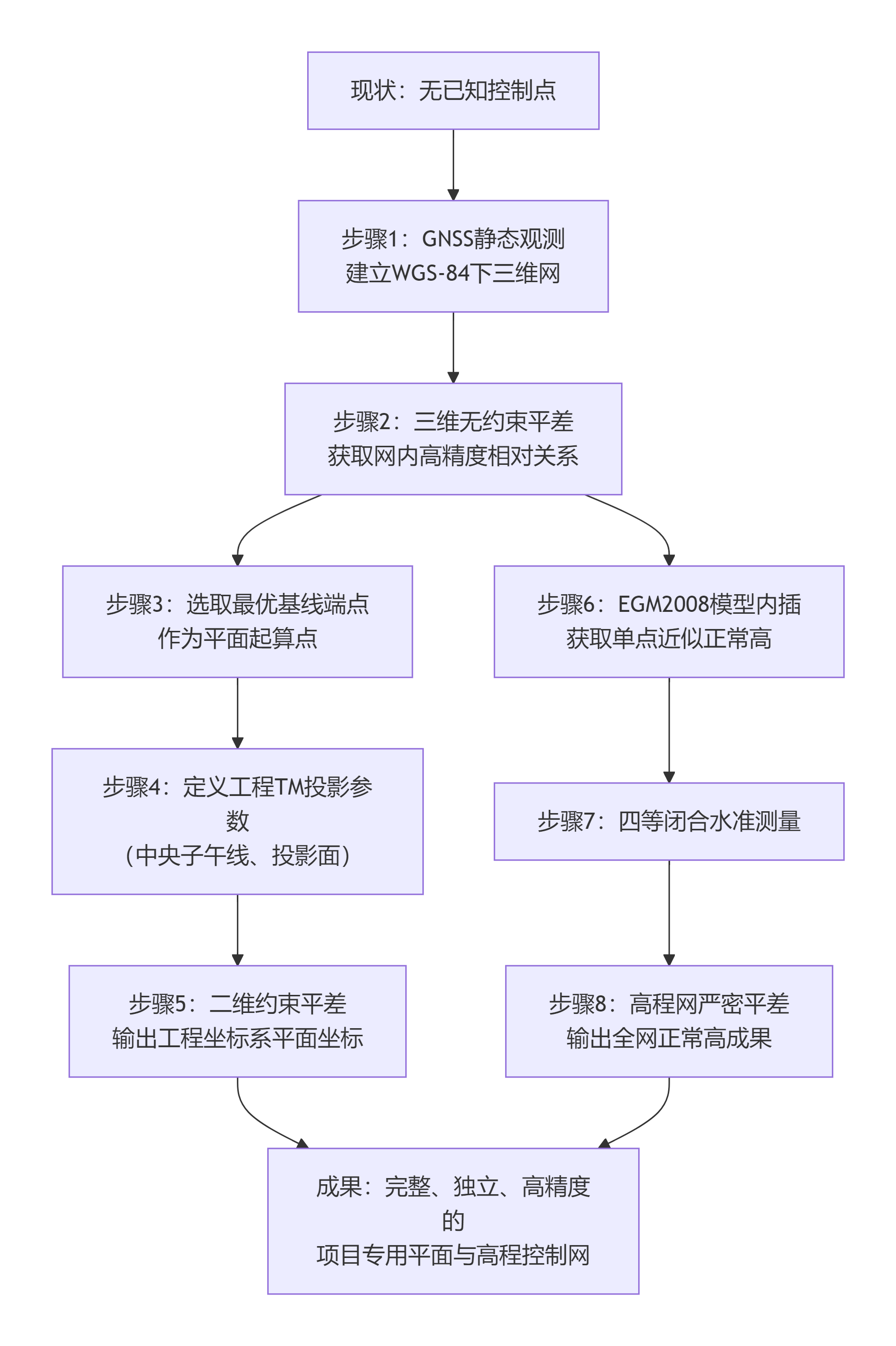

（3）技术实施流程

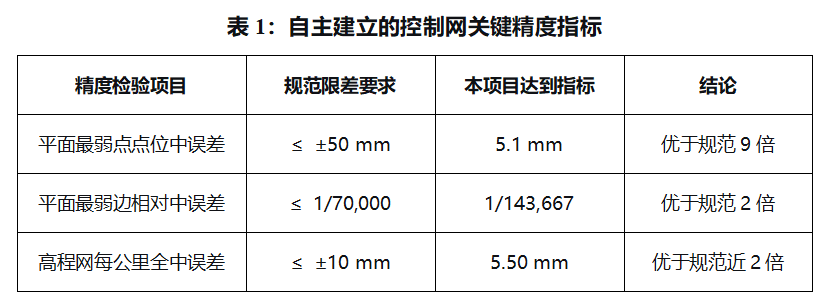

（4）精度验证

通过GNSS长时段观测基线（>4小时）与平差坐标反算边长进行比对，验证了基准网自身的超高精度与稳定性。

此举的意义：我们彻底摆脱了对不稳定外部资料的依赖，掌握了项目最核心的基础数据自主权，为后续所有工作奠定了坚实、可靠、可控的测量基准。

技术亮点二：精准高效——轻量化无人机航测一体化作业

2.1 问题核心

项目线路带状延伸，地形多样。若采用传统方式，外业测量将陷入耗时耗力、安全风险高的困境。

2.2 创新解决方案：低空摄影测量与立体模型应用

我们采用经过严格工程化验证的小型多旋翼无人机，实施低空航摄，将外业工作量降至最低，并以内业智能处理为核心。

（1）无人机航测工程化设计

核心目标：获取满足1:500成图与断面提取精度要求的影像。

关键参数计算：

地面分辨率（GSD）：根据成图精度要求反推。公式为GSD=(H×像素尺寸)/f，本项目设定GSD为 0.05米。

重叠度设计：航向重叠≥70%，旁向重叠≥50%，确保立体模型生成质量与精度。

分区与航高：依据地形起伏划分5个飞行分区，分区内采用恒定相对航高（如140米），保证影像尺度一致。

像控点布测：沿航线布设标志点，采用GNSS RTK实地精确测定坐标，作为空三加密的绝对控制。

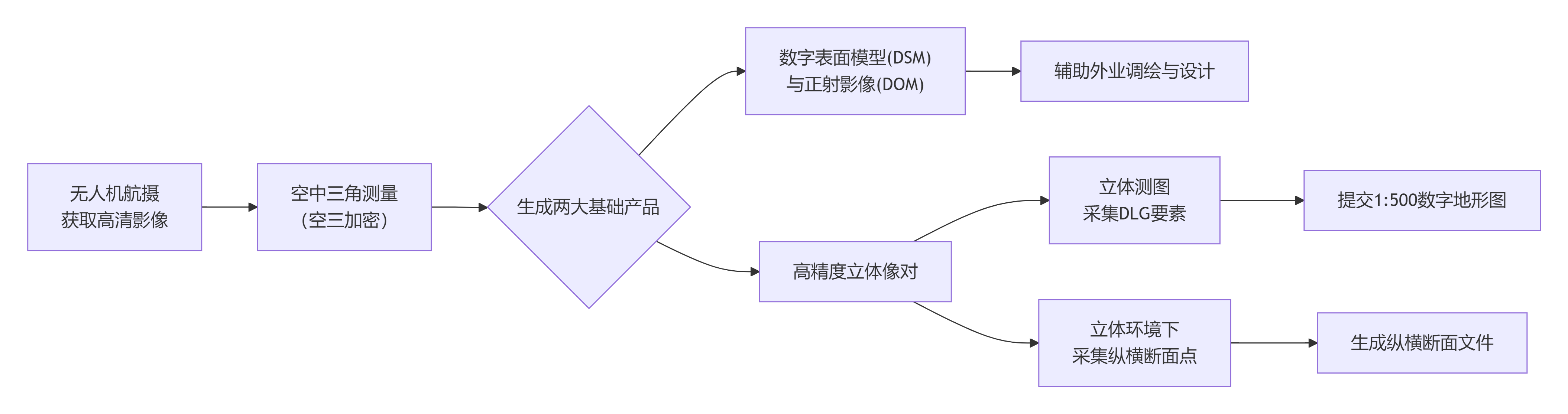

（2）从影像到成果的核心生产流程

（3）纵横断面测量的技术革新

本项目突破了“断面必须外业实测”的传统思维：

中桩放样：使用RTK实地放样设计中桩。

横断面内业采集：在高精度立体模型中，工程师直接判读并采集断面线与地面的交点三维坐标。此法效率极高，且避免了外业人员进入危险地带。

外业精准核验：对立体模型中无法穿透的植被区域或关键特征点，进行针对性的RTK外业补测与验证，确保最终成果的绝对可靠。

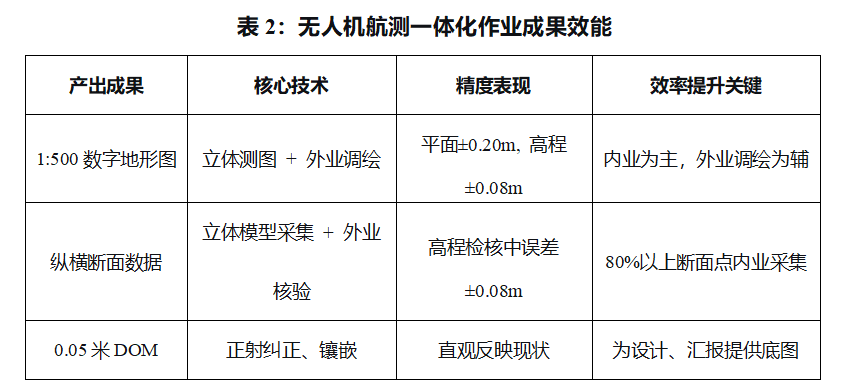

（4）效率与精度成果

精度方面：经外业实测点检核，最终地形图平面中误差±0.20m，高程中误差±0.08m；断面点高程检核中误差±0.08m，全面优于规范要求。

效率方面：约1平方公里地形图，从控制测量到航飞到提交成品，仅用时约6个工作日，相比传统方法，人员投入减少60%以上，工期缩短近50%。

技术亮点三：务实致远——基于海外实战的装备选型哲学

在海外，“最先进的设备”不等于“最合适的设备”。我们的装备策略，源于对海外作业全链条风险的深刻认知。

3.1 为何选择大疆精灵4 Pro？

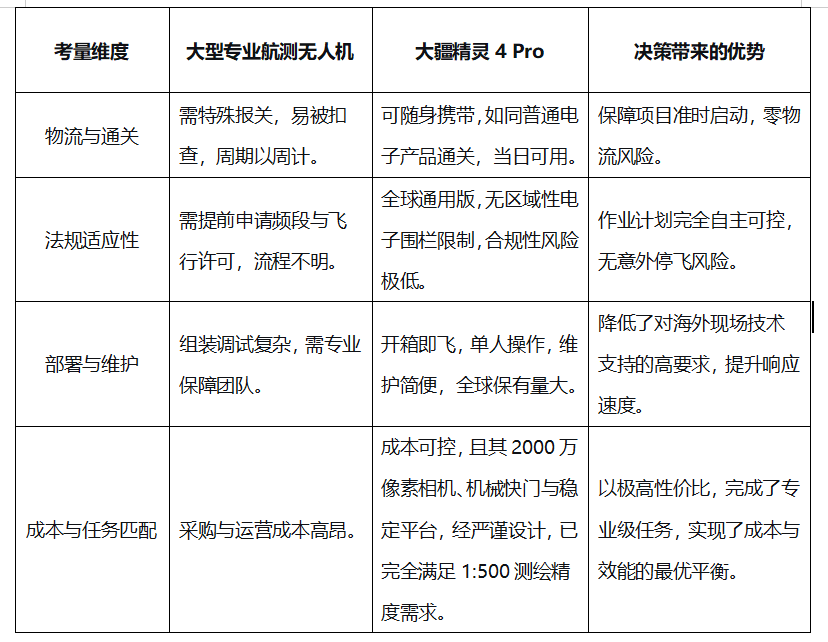

面对大型设备运输清关难、国际版软件限制、工期不等人等现实，我们选择了大疆精灵4 Pro。这一决策是基于以下维度的综合评估：

3.2 核心结论

精灵4 Pro的成功应用，是我司工程化能力的体现。它证明了：成熟的测绘企业，能够通过精湛的技术设计和完善的项目管理，将消费级设备的潜力发挥到专业级应用水平，同时巧妙地规避了海外作业中最常见的非技术性陷阱。这一务实、可靠、高效的装备选型理念，已成为我司海外快速测绘项目的标准之一。

总结与展望

本项目成功的关键，在于系统性地整合了三大能力：

基准的自主构建能力：在空白地带快速建立高精度测量基准。

数据的高效智能获取能力：利用轻量化装备与先进内业工艺，实现地理信息的快速提取。

项目的全球合规执行能力：在装备、物流、法规层面做出最优决策，保障技术方案平稳落地。

这套 “自主基准 + 轻量化无人机航测 + 务实全球化策略” 的组合拳模式，具备强大的可复制性。它尤其适用于控制资料匮乏、地形复杂、社会依托条件有限的海外新兴市场，为“一带一路”及全球基础设施建设项目提供了一种经过实战检验、高性价比、快响应的测绘解决方案。
