一、项目背景与问题分析

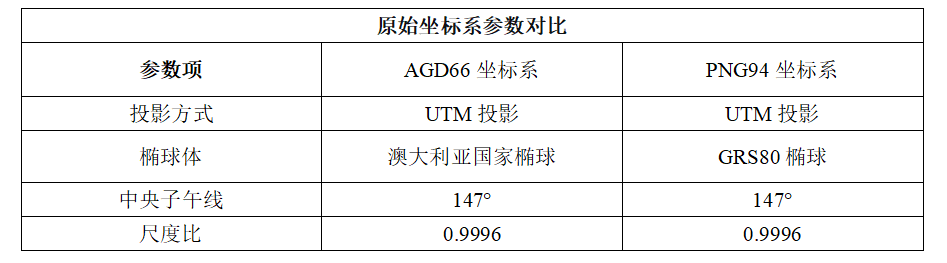

某南太平洋地区国家金矿道路工程项目全长5.5公里，沿线地形复杂，高差显著。业主提供的原始测绘资料采用两种坐标系：

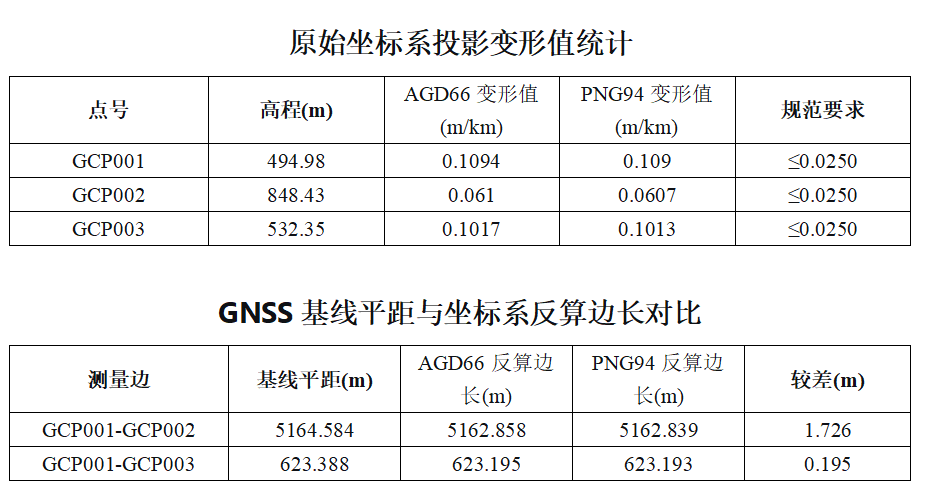

通过对原始控制点（GCP001、GCP002、GCP003）的GNSS观测与数据分析，发现两种坐标系均存在严重的投影变形问题。

投影变形理论分析

投影变形计算公式：

其中：

Ym：测区横坐标平均值

H：测区平均高程

R：地球椭球平均曲率半径

结论：原有坐标系投影变形值超出规范要求4倍以上，无法满足工程需要。

二、技术创新：工程独立坐标系的精密构建

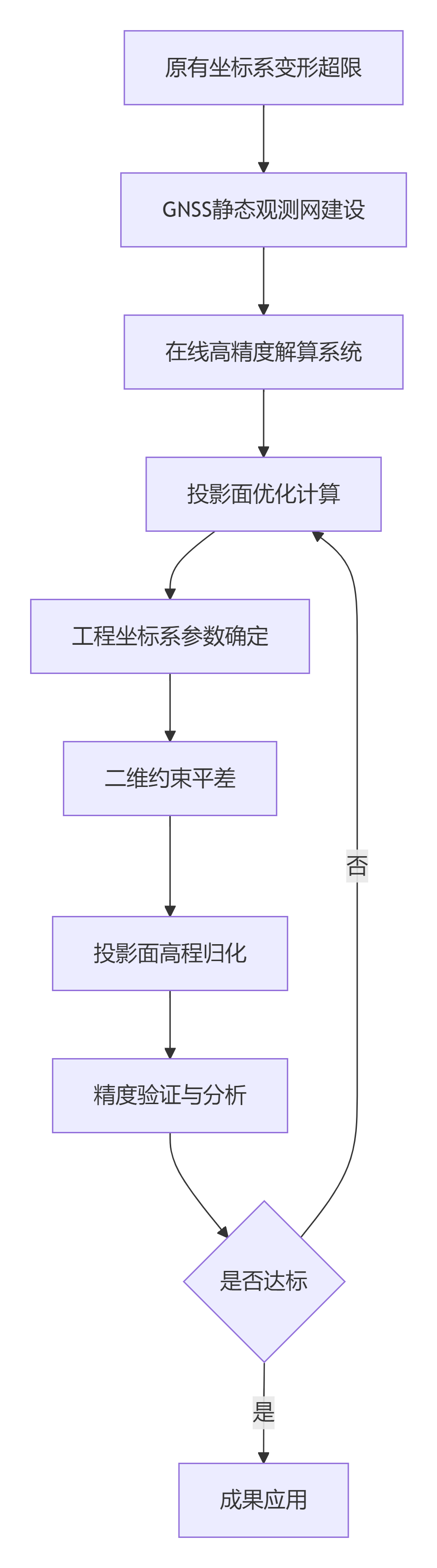

2.1 技术路线设计

针对原有坐标系存在的问题，我们制定了系统的技术解决方案：

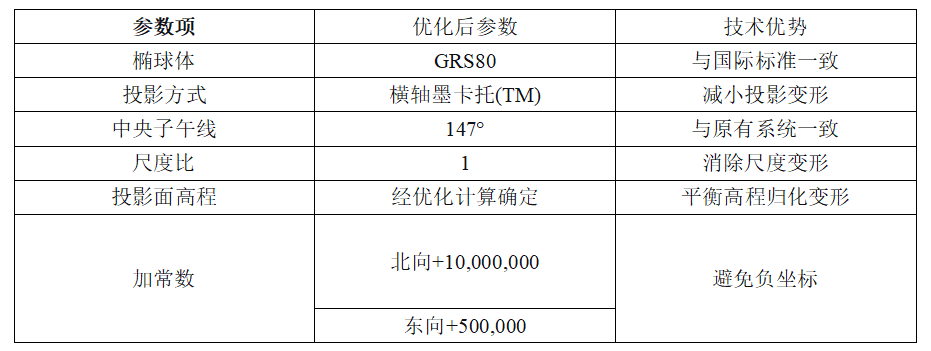

2.2 工程坐标系关键技术参数

2.3 投影面优化技术

通过我公司专有的精密数学计算方法，确定最优投影面高程，采用先进的坐标归化技术，有效平衡了UTM正投影变形与高程归化变形，实现在大高差地形条件下的最小综合变形。

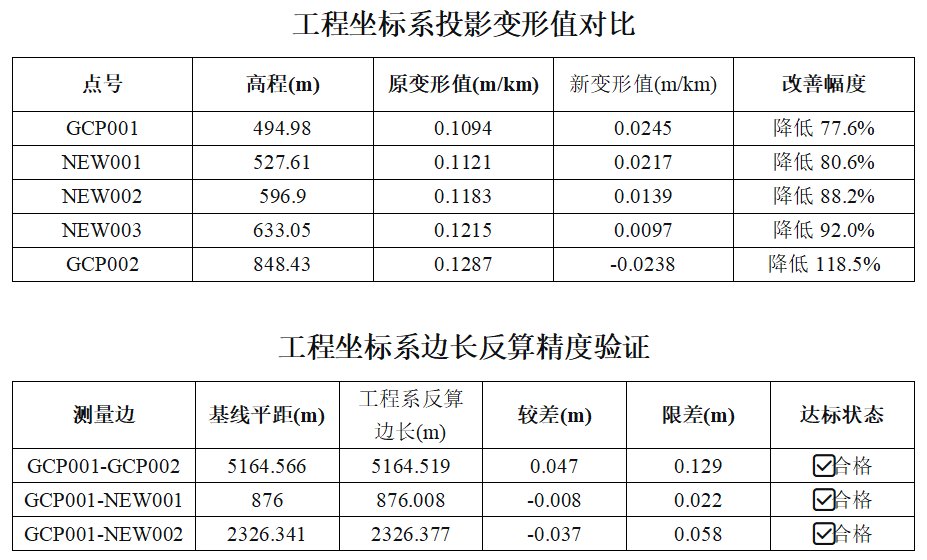

三、成果验证：精度全面提升

四、业主认可：技术方案获得正式批准

经过业主技术团队的严格验证，我们的工程坐标系方案获得正式批准：

业主技术审核意见：

英文原文：

"As per your request for survey support and approval on the new Engineering Coordinate system for the Road Engineering Project.

I've gone through the report and the TM projection parameters on the report. Creating a Helmet rule on Deswik between the grid (WGS84 which your survey is and AGD66) and transforming, I was pretty much happy with the results as captured below:

ΔX(m) = 0.000, ΔY(m) = -0.008, ΔZ(m) = +0.002

I concur The New Engineering Coordinate System is OK for use within the project vicinity "ONLY" (Baupa Bridge to 800 Portal) due to elevation change and we don't want to blow out the scale factors."

中文翻译：

"根据对测量支持和新工程坐标系审批的要求，我们已经审阅了报告中的TM投影参数。

通过在Deswik中创建Helmet规则在网格（WGS84测量系统与AGD66）之间进行转换，我们对结果非常满意：

ΔX(m) = 0.000, ΔY(m) = -0.008, ΔZ(m) = +0.002

**我们同意新的工程坐标系可在项目区域内'仅限于'（从Baupa桥到800洞口）使用，考虑到高程变化，我们不希望尺度因子超出范围。"

这一官方认可充分证明了我公司技术方案的可靠性，业主特别强调了坐标系转换精度的高标准达成，以及项目区域内的适用性限制，体现了专业测绘的严谨性。

五、技术优势与创新价值

5.1 主要技术突破

单系统覆盖大高差地形

在250米高差范围内实现单坐标系全覆盖

避免了传统分带投影的复杂性

精度均匀分布

全线投影变形值均优于2.5cm/km规范要求

精度分布均匀，无突变区域

工程实用性强

与原有坐标系平滑衔接

简化施工测量流程

降低操作误差风险

5.2 行业应用价值

本技术方案的成功实践和业主正式批准，为海外复杂地形条件下的工程测量提供了完整的技术范例，特别是在"一带一路"基础设施建设中具有重要的推广价值。

结语

技术突破界限，精度定义未来。通过这个海外矿区道路工程项目，西安新华测绘有限公司再次证明了在复杂测绘环境下提供创新解决方案的技术实力。业主的正式批准是对我们专业技术能力的最好认可。

我们将继续秉承"技术引领、创新驱动、品质保证"的服务理念，为全球客户提供更优质、更专业的测绘技术服务，为中国技术"走出去"贡献测绘智慧。
