在海拔3000米的天山山脉，一条跨境公路正在勘测设计中。这里地形起伏剧烈，海拔从1600米攀升至4000米，山势险峻，沟壑纵横。面对如此复杂的环境，传统的测绘方法难以满足现代工程设计的精度与效率要求。

这就是我们要讲述的故事——西安新华测绘的技术团队，如何用现代测绘技术，在这片天险之地构建精准的数字底盘，为工程建设保驾护航。

项目挑战：

地形复杂：高海拔山区，地形变化剧烈

工期紧张：需要在短时间内完成全线测绘

精度要求高：施工图设计需要厘米级精度

跨境协作：需要符合国际工程标准

技术解决方案：

我们通过卫星影像、无人机航摄、正射点云三大技术的完美衔接，构建了一套完整的数字化解决方案。

第一章：卫星影像 · 千里之外，掌控全局

在项目初期，面对广袤的测区，我们首先将目光投向太空。

技术流程：

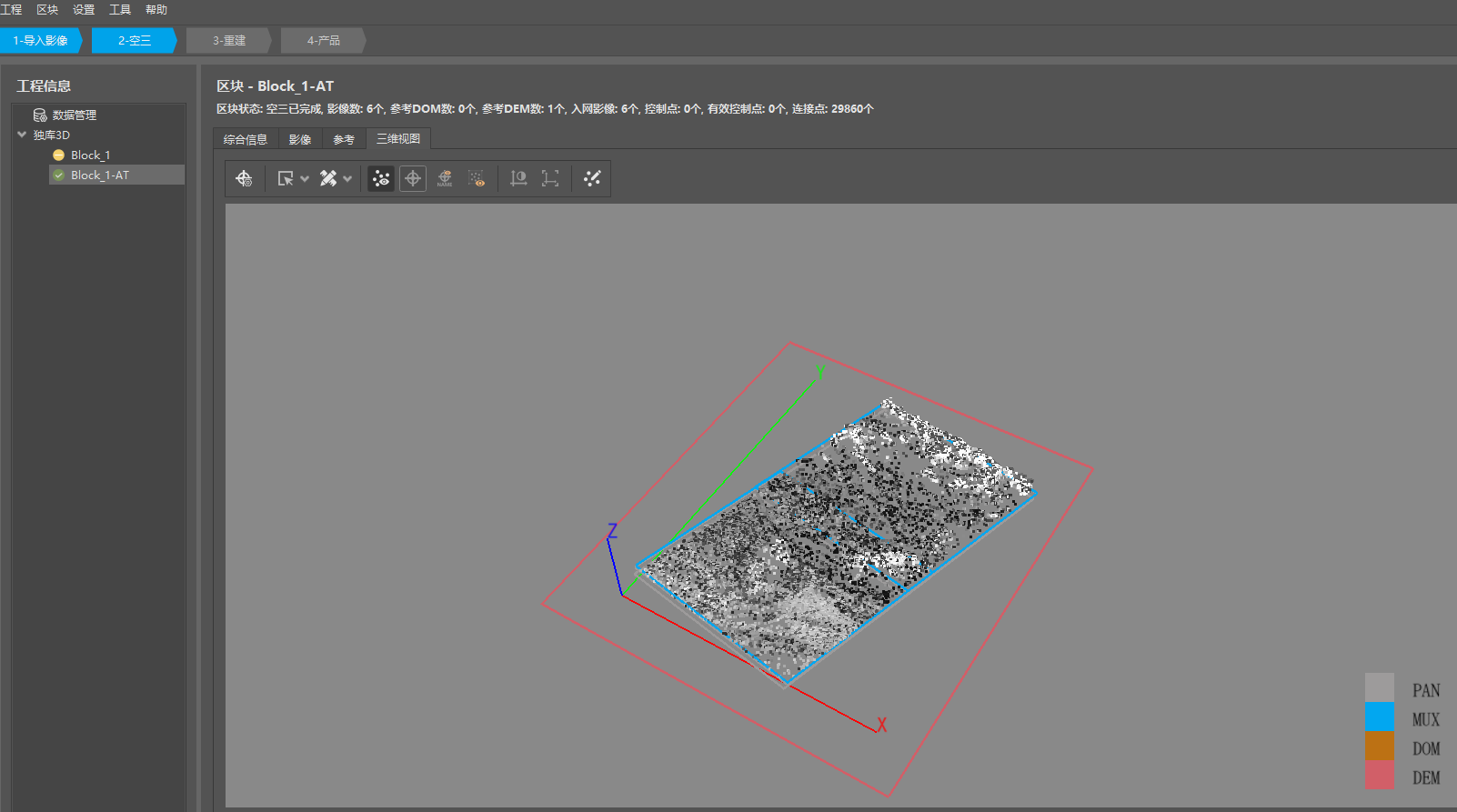

数据获取，无控空三：调用"高分七号"立体卫星影像，无控空三技术处理

立体测图：立体模型上采集地形

成果输出：生成1:5000地形图及三维模型

技术价值：在人员设备未进场的情况下，几天内完成数百平方公里地形测绘，为线路规划提供第一手可靠资料，有效指导后续工作部署。

第二章：无人机航摄 · 精准复刻，实景可视

要实现施工图设计所需的厘米级精度，西安新华测绘技术团队攻坚克难、积极探索。

技术流程：

像控布设：建立精度基础

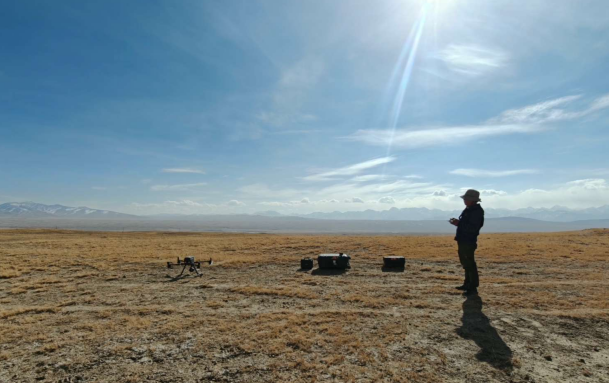

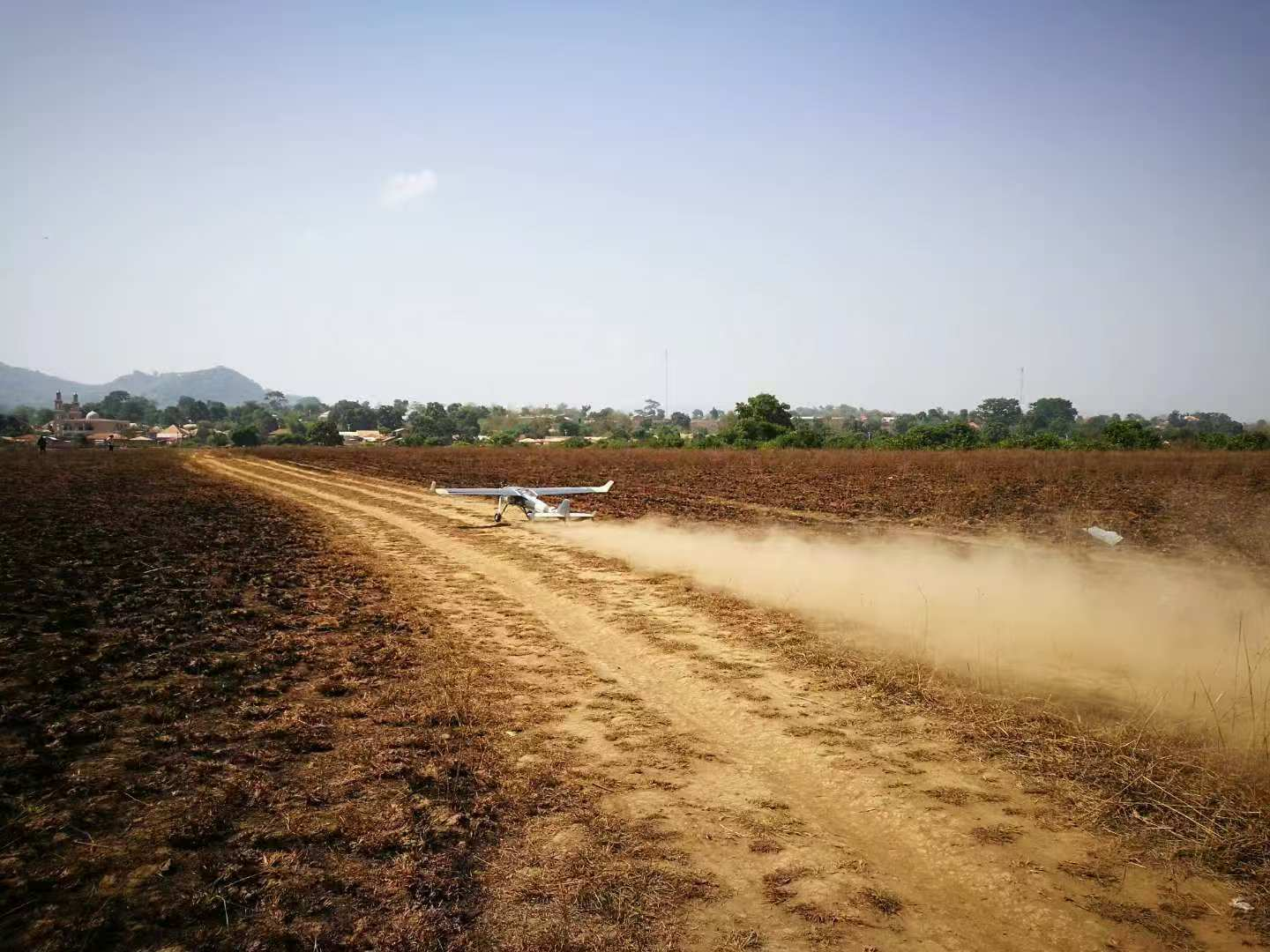

航空摄影：固定翼无人机搭载哈苏相机航摄

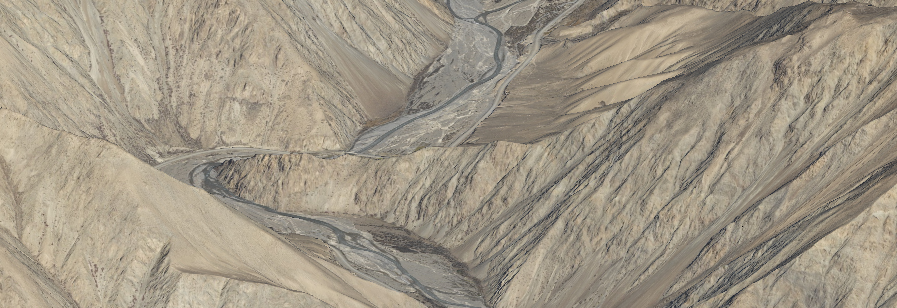

实景建模：构建高精度三维模型

编辑成图：精确测绘

外业调绘：实地核查确保要素准确

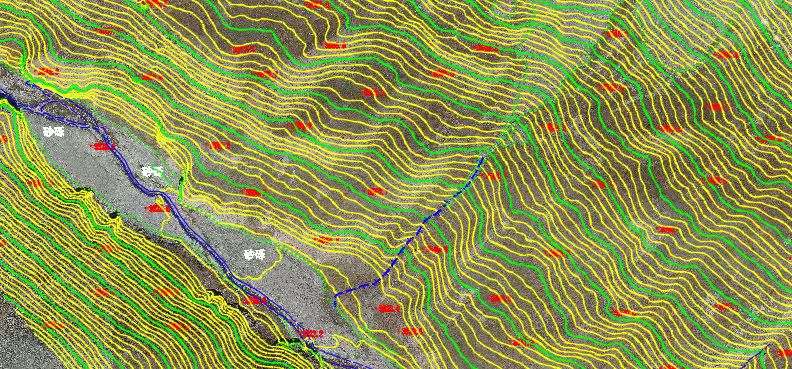

成果生成：制作1:2000全要素地形图

技术价值：将野外测绘效率提升3倍以上，助力公路精准设计。

第三章：正射点云 · 精细重构，微地貌精准表达

针对裸露地表区域和关键工点，采用正射点云技术实现地形的精细重构。

技术流程：

精细航摄：多旋翼无人机进行高分辨率正射摄影

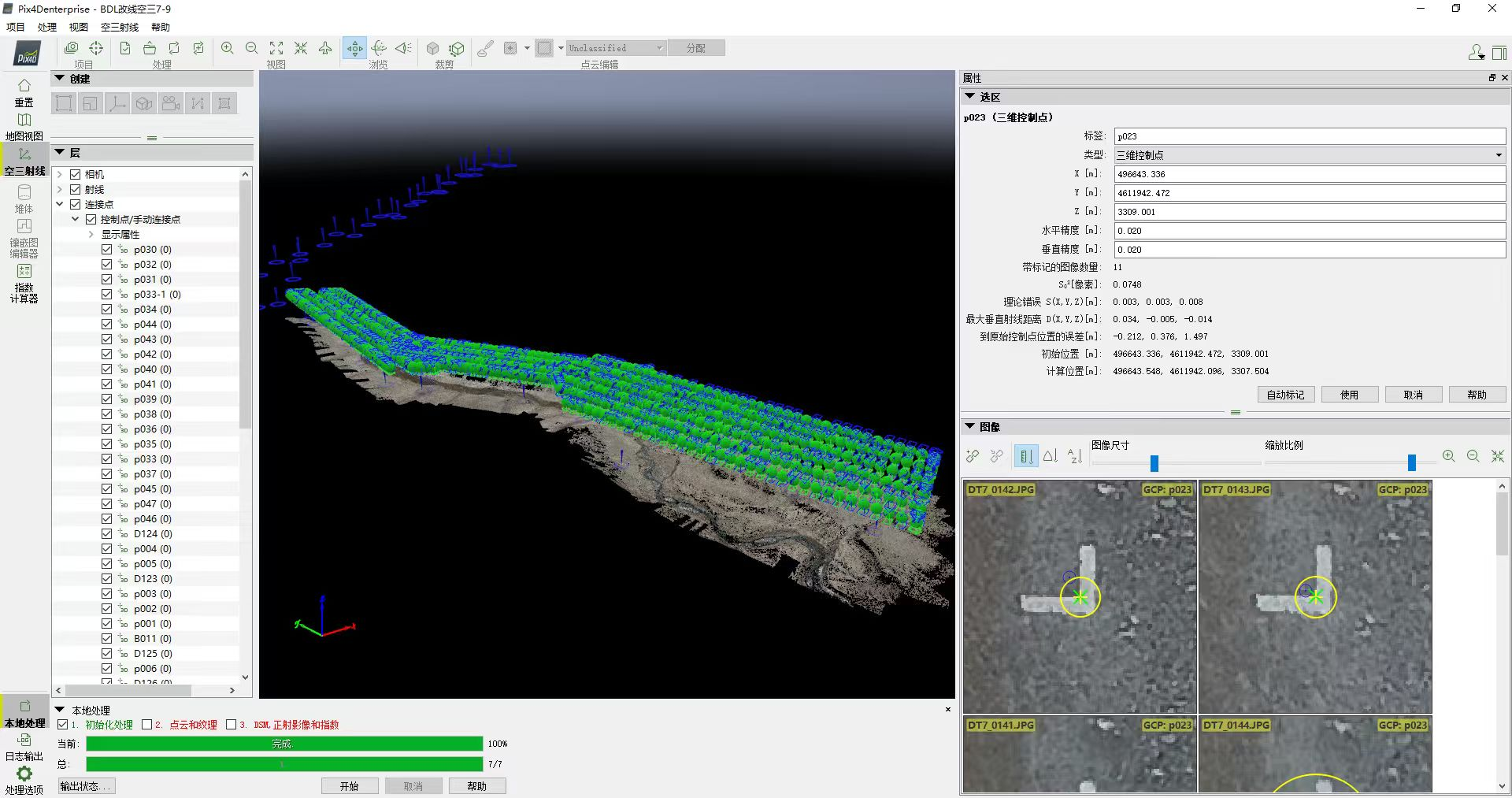

空三处理：通过高精度空中三角测量解算影像参数

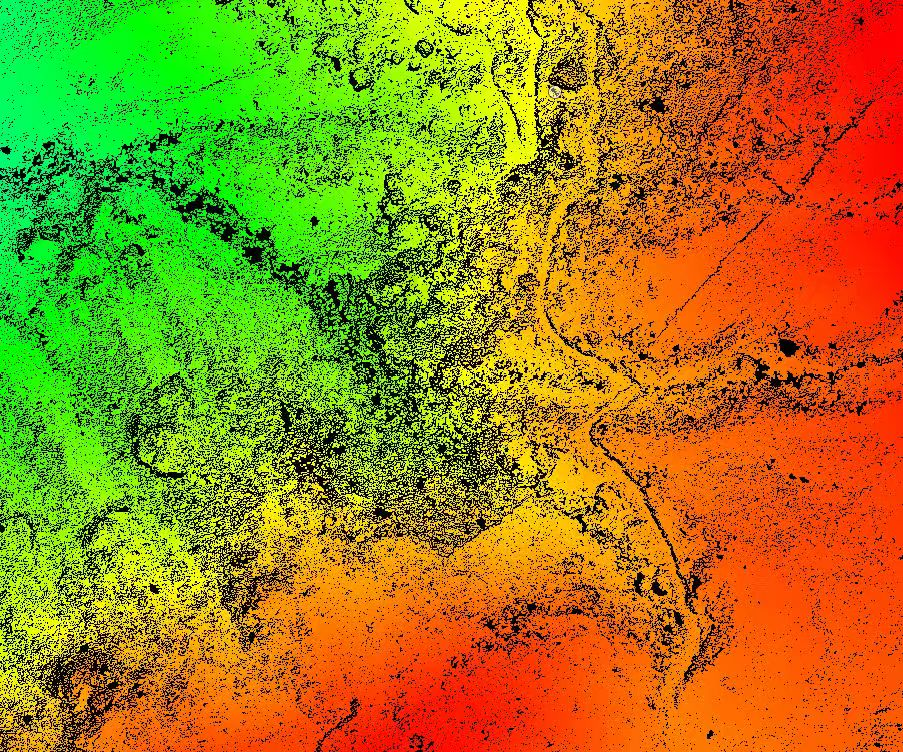

点云生成：基于多视影像密集匹配算法生成真彩色点云

人工分类：结合影像特征对点云进行精细分

成果提取：输出高精度数字高程模型

技术价值：充分利用裸露地表影像特征明显的优势，以摄影测量方式获取高密度点云，点云密度达每平方米16个点以上，实现微地貌的精准表达。

总结：技术融合，价值创新

通过这个项目，我们成功验证了三大技术组合的威力：

卫星影像实现快速宏观覆盖，把握全局

无人机航摄完成精细化测绘，构建实景三维

正射点云实现微地貌精准表达，支撑精细设计

这个完整的技术链条不仅提升了测绘效率，更重要的是为工程设计提供了从宏观到微观、从平面到立体的全方位数据支撑。在短短90天内，我们完成了全线150公里公路两阶段设计测量的全套测绘工作，所有成果精度均满足规范要求。

西安新华测绘始终秉持"技术驱动、质量为本"的理念，用精准的数据为每一个工程项目奠定坚实基础。在这个"一带一路"的标杆项目中，我们再次证明了中国测绘技术的实力与水平。

技术赋能工程，精准铸就品质。

欢迎交流合作，共同探索测绘技术在工程建设中的创新应用！
