在高精度地形测绘领域，无人机正射点云技术正以其高分辨率、低成本、真彩赋色的优势，逐步成为工程测量的重要手段。本文将系统阐述正射点云与机载激光雷达点云的差异、适用条件、数据处理流程，以及在实际工程中的精度控制方法。

一、正射点云 vs 机载激光雷达点云：技术对比与适用条件

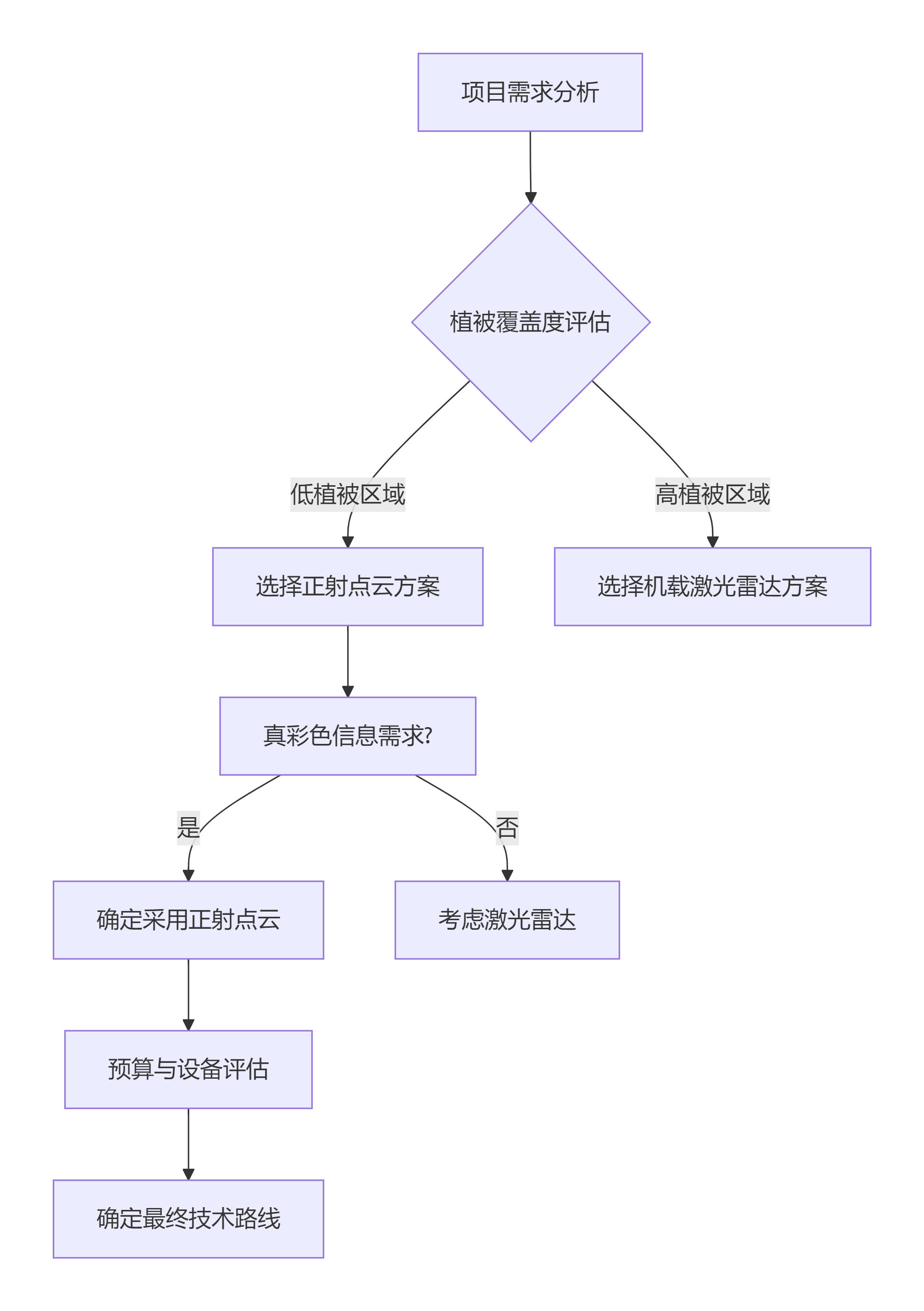

适用条件分析：

优先选择正射点云：

地表裸露或低矮植被区域

需要真彩色信息辅助地物分类

预算有限、设备资源受限

高分辨率DEM/DSM生产

优先选择机载激光雷达：

茂密植被区域需获取地面高程

电力线、管道等线性工程巡检

多云多雾地区（激光穿透性强）

二、正射点云获取技术流程

1. 航摄设计关键参数

采用大疆M300 RTK无人机搭载禅思P1全画幅航测相机，航摄参数设计基于以下公式：

GSD = (像元尺寸 × 航高) / 焦距

其中：

像元尺寸 = 4.41μm

焦距 = 35mm

设计GSD ≤ 2.5cm

计算得相对航高约为190m。在复杂地形区域，可采用仿地飞行技术，确保整个测区分辨率一致，显著提升空三加密稳定性。

2. 像控点布设方案

采用"区域网布点法"，可每1km布设一对像控点，关键区域适当加密。像控点测量采用GNSS RTK技术，平面精度优于3cm，高程精度优于5cm。

三、点云处理与分类技术

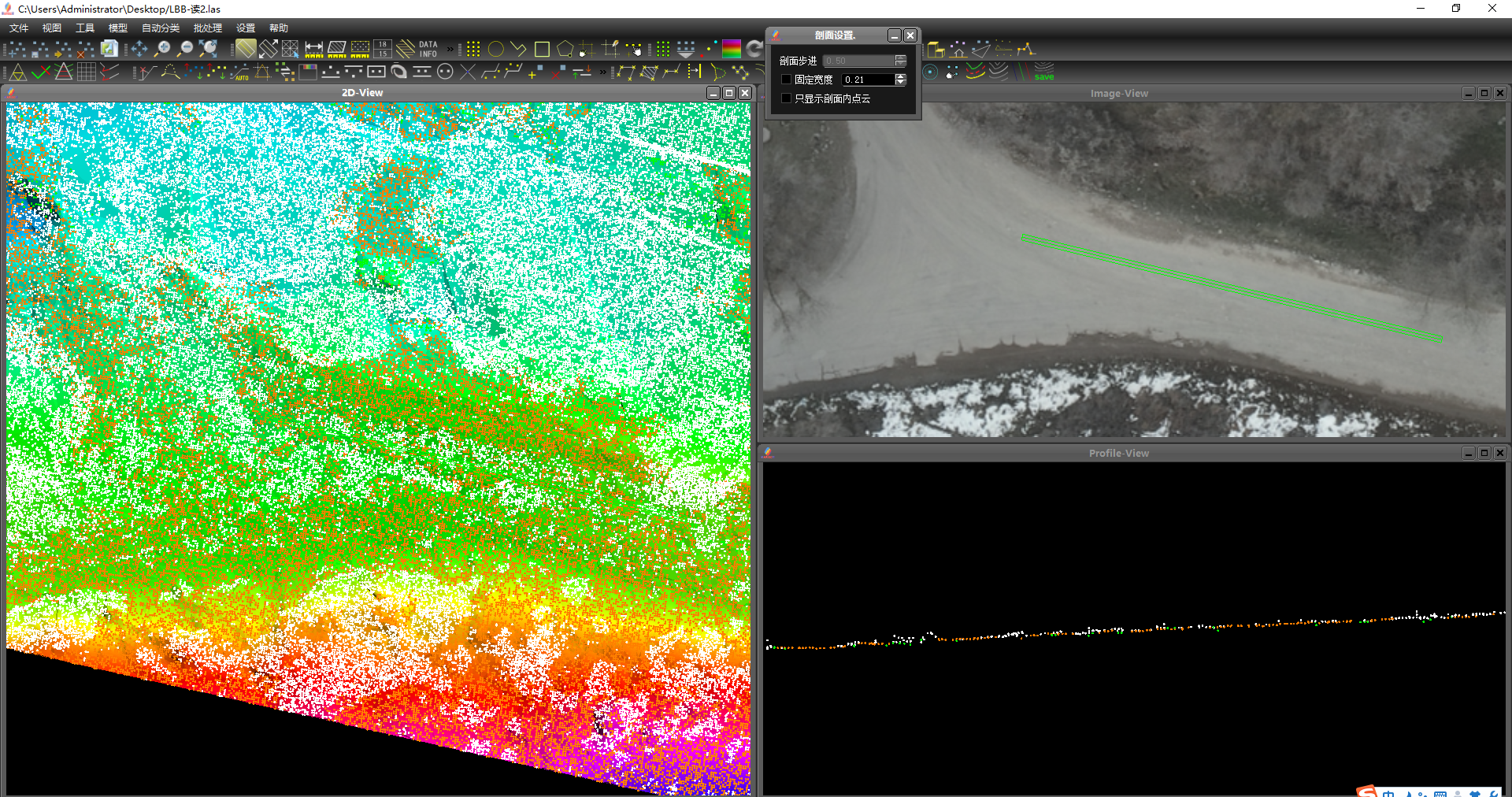

1. 密集匹配与点云生成

采用多视立体（MVS）算法，通过以下步骤生成初始点云：

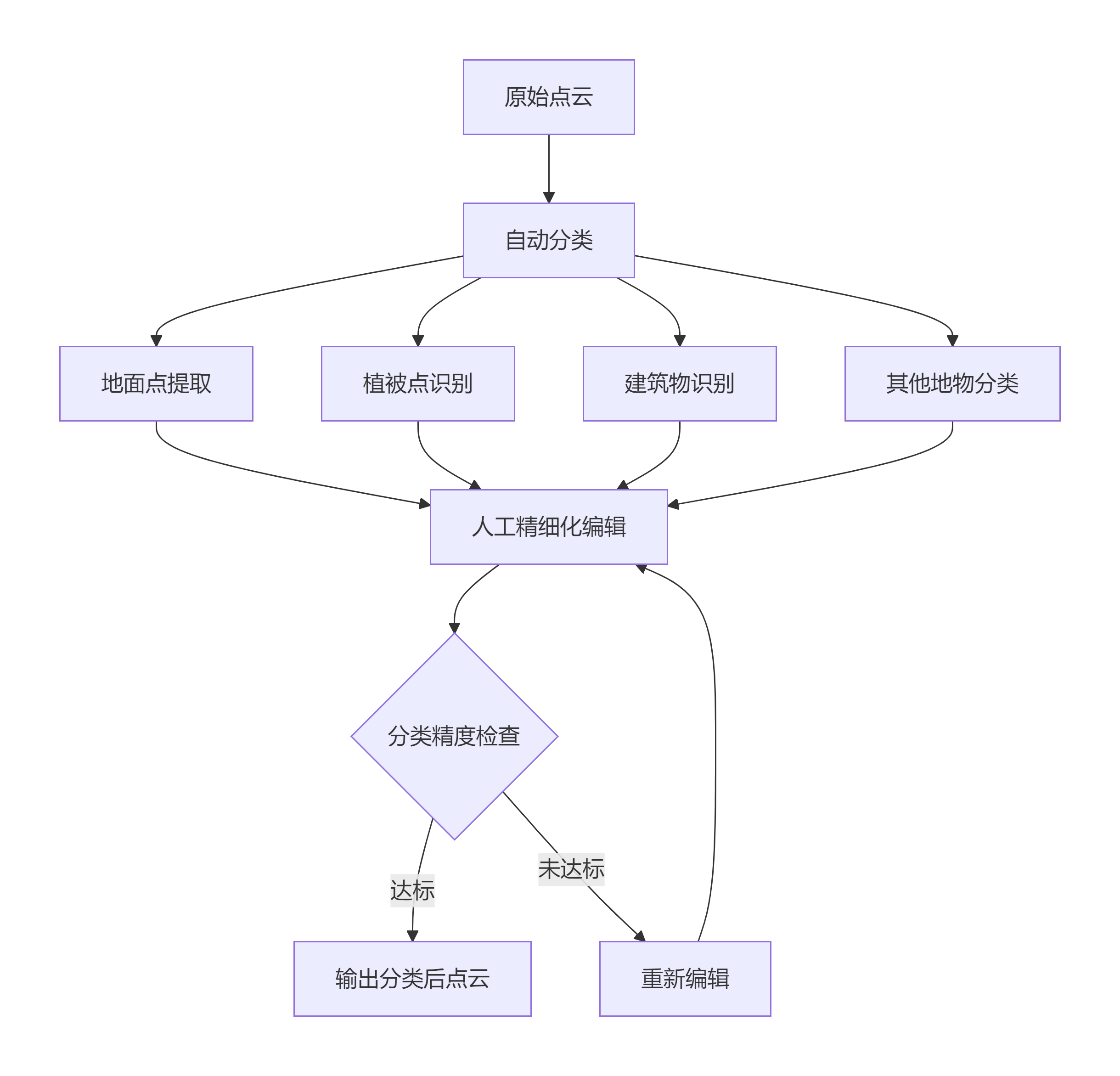

2. 点云分类流程

点云分类采用"自动分类+人工编辑"相结合的方式：

自动分类算法原理：

基于坡度滤波：识别地面点

基于回波强度：识别植被

基于几何特征：识别建筑物

分类精度控制：

自动分类精度：85%-90%

经人工编辑后精度：>98%

四、植被区域的数据融合技术与数学模型

在植被覆盖区域，正射点云难以穿透植被冠层到达地面。我们采用多源数据融合方法解决此问题：

1. 外业实测补充

采用GNSS RTK实测地面高程点

实测点间距：15-20m（沿地形特征线）

实测点分布：沟底、坎上、坎下等特征位置

2. 数据融合的数学模型

标准加权融合公式：

当对同一区域的多个观测值进行融合时，其最优估计值为：

对于正射点云与外业实测点云的融合，公式简化为：

为使权重归一化，设 wphoto+wfield= 1，则：

3. 基于方差的科学定权法

权重的确定基于各数据源的精度指标，采用方差定权法：

其中：

    ：正射点云在高植被区的估计方差

    ：外业实测点云的估计方差

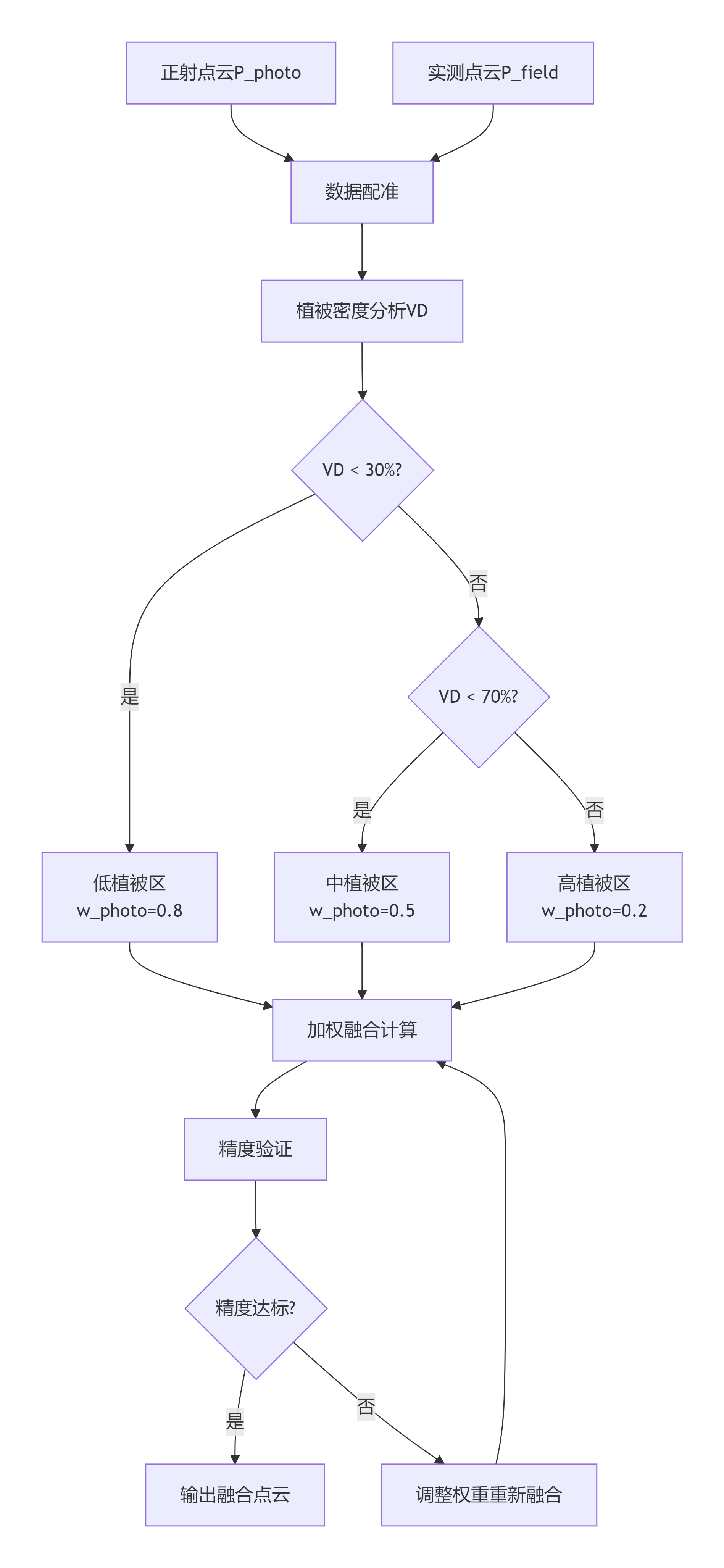

4. 基于植被密度的实用融合策略

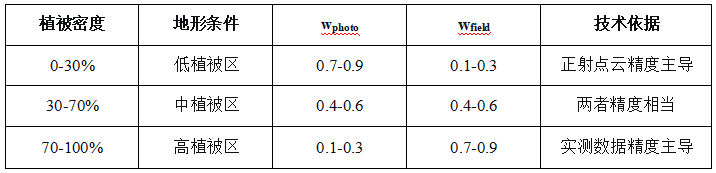

植被密度与权重对应表：

通过这种科学的融合方法，既保留了正射点云的高密度优势，又确保了地面高程的准确性。

五、精度评定与质量控制

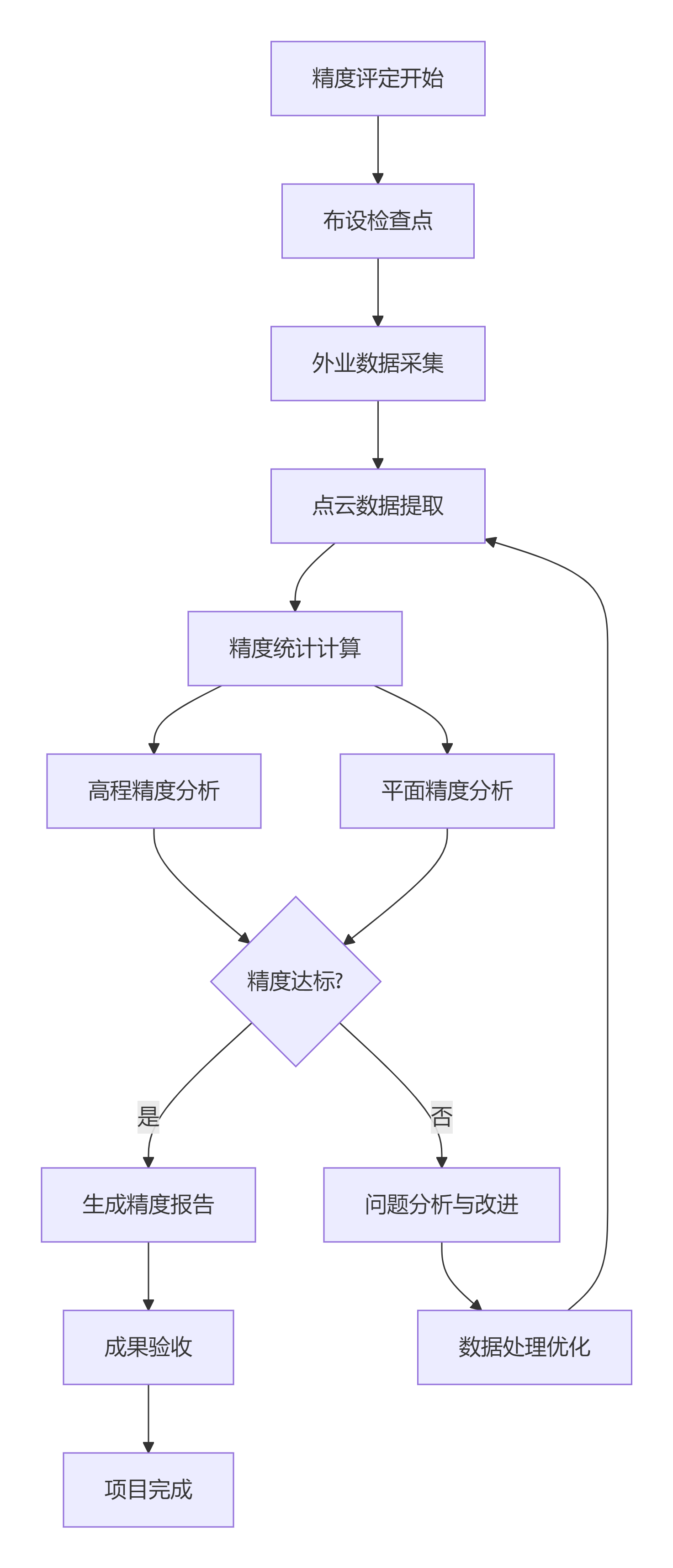

1. 精度评定方法

采用外业实测检查点与点云高程对比，计算中误差：

高程中误差公式：

其中：

：点云提取高程

：外业实测高程

n：检查点数量

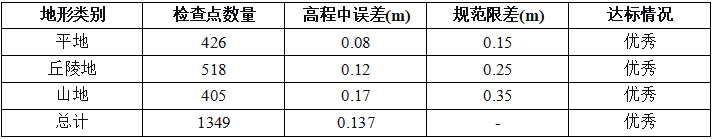

2. 精度统计结果

3. 平面精度控制

平面精度通过像控点残差评定，平面中误差计算公式：

本项目平面中误差为0.037m，满足1:500地形图测绘要求。

六、技术总结与展望

无人机正射点云技术在裸露地表、建筑区域表现出色，具备高分辨率、真彩信息、成本低廉的优势。通过引入基于方差定权的数据融合模型，我们成功解决了植被区域正射点云穿透能力不足的技术难题。

核心技术突破：

多源数据融合模型：建立科学的权重确定方法

植被自适应处理：根据不同植被密度动态调整融合策略

精度可控：确保最终成果满足工程应用需求

未来技术发展方向：

多光谱正射点云：结合多光谱影像，提升地物分类精度

AI智能分类：采用深度学习算法，提高点云分类自动化程度

实时点云处理：实现航摄过程中实时点云生成与质量监控

自适应融合算法：开发基于机器学习的智能权重分配系统

西安新华测绘将继续深化无人机测绘技术研究，推动正射点云技术在智慧城市、公路铁路、水利工程等领域的创新应用，为客户提供更优质、高效的测绘地理信息服务。

西安新华测绘有限公司
技术创新 · 精度为本 · 服务至上
