在起伏剧烈的山区进行无人机航测，始终是测绘行业面临的重要技术挑战。传统解决方案中"先飞一遍粗测，再飞一遍精测"的迭代模式，在真实的山区项目中往往因成本和效率问题而难以实施。西安新华测绘技术团队经过多个山区项目的实践积累，探索出一套以单次飞行为核心的仿地飞行实战策略，在确保安全与精度的前提下，最大限度地提升作业效率。

理论基础：什么是仿地飞行？

定义与核心概念

仿地飞行是一种先进的无人机航测技术，指无人机根据预先获取的测区数字高程模型（DEM），自动生成随地形变化的飞行航线，在飞行过程中始终保持与地面的相对安全高度，从而确保整个测区影像地面分辨率的一致性。

技术原理深度解析

从中心投影到正射投影的转换
    传统航摄像片属于中心投影，而地形图要求为正射投影。在起伏较大的山区，这种投影差异会导致严重的像点位移问题。仿地飞行的核心技术价值在于通过保持恒定的地面分辨率，最大限度地减少这种投影差异带来的精度损失。

仿地飞行的数学模型
仿地飞行的航线规划基于DEM数据和摄影测量原理。

每个航点的飞行高度可表示为：

其中：

H_i为第i个航点的飞行高度（海拔高）

H_dem(x_i,y_i)为对应位置的地面高程

h_safe为安全飞行高差

h_resolution为满足分辨率要求所需的高差修正量

影像比例尺一致性原理

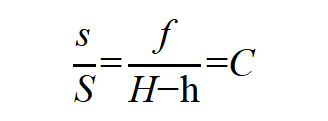

为保持全测区统一的地面分辨率，仿地飞行需满足：

其中：

s为像片上的距离

S为地面实际距离

f为相机焦距

H为飞行高度

h为地面高程

C为常数（比例尺分母）

单次飞行成功技术路线

1. 务实DEM准备策略

核心思路：不求完美，但求安全

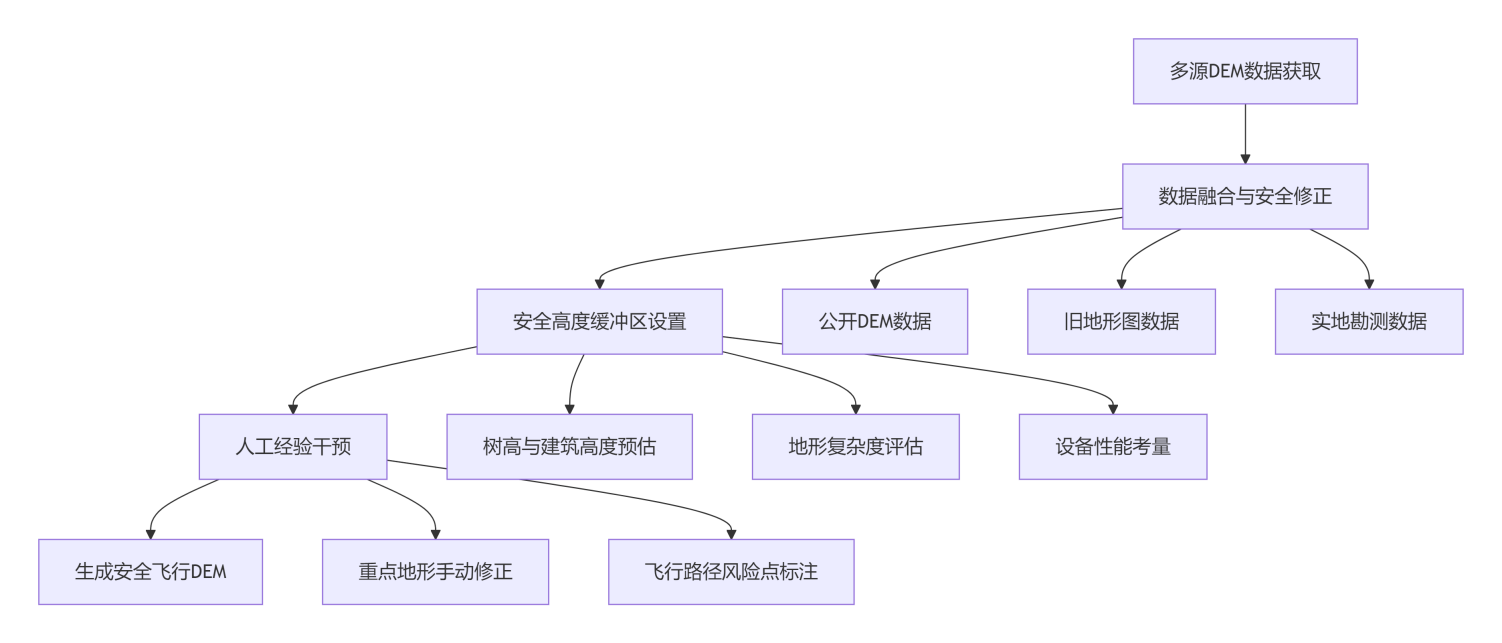

在缺乏高精度地形数据的情况下，我们采用"安全优先"的DEM预处理方案。

具体实施要点：

数据源融合：综合利用AW3D30、ALOS等公开DEM数据与已有地形图，互相校正补充

安全缓冲区：在DEM高程基础上增加20-50米安全余量，确保飞行安全

人工经验干预：基于对测区的实地了解，对明显错误地形特征进行手动修正

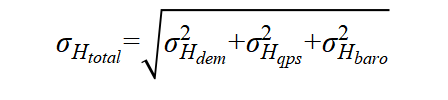

DEM数据的精度直接影响飞行安全，其误差传播可表示为：

其中：

H_total为总高度误差

H_dem为DEM数据误差

H_qps为GPS定位高程误差

H_baro为气压计误差

2. 核心技术：仿地飞行工作原理

地形跟随机制
仿地飞行的核心在于地形跟随技术。

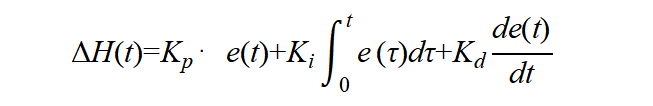

系统通过预先加载的DEM数据，结合实时定位信息，计算出每个航点应有的飞行高度，实现飞行高度的动态调整。其控制算法可表示为：

其中：

H(t)为高度调整量

e(t)为高度误差

K_p,K_i,K_d为PID控制参数

航线平滑算法

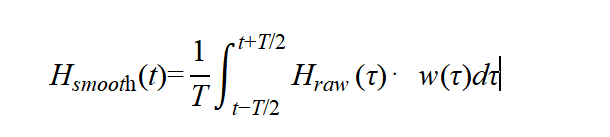

为避免飞行高度剧烈变化，先进的仿地飞行系统会采用航线平滑算法：

其中为加权函数，T为平滑窗口大小。

3. 采集策略优化：以冗余换可靠

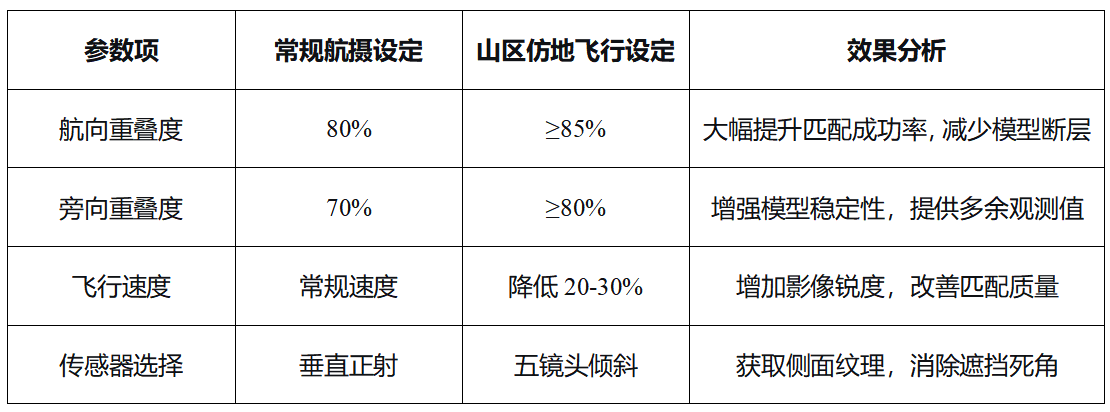

关键技术参数调整：

这一策略的核心在于：通过增加单次飞行的数据冗余，显著降低任务失败风险。虽然飞行时间相应增加，但相比多次飞行的综合成本，这种投入是完全值得的。

4. 精度保障理论体系

摄影测量误差传播理论
仿地飞行成果的最终精度受多个误差源影响，总误差可表示为：

其中各项分别代表地理参考误差、影像匹配误差、地形表征误差和处理误差。

像控点优化布设理论
在DEM精度不足的情况下，地面控制点成为保障最终精度的决定性因素。我们采用基于地形复杂度的自适应布点策略，基于理论分析和实践经验，我们推导出山区仿地飞行的像控点数量公式：

其中：

N  ：像控点数量

A  ：测区面积（km²）

σ_h ：地形高程标准差（m）

δ_p ：期望平面精度（m）

k：经验系数（通常取0.2-0.5）

优化布设方案：

地形特征点优先：在山脊、山谷、坡脚等特征位置强制布点

均匀性保障：在整个测区范围内保持合理的点间距

分级使用：60%作为控制点参与空三加密，40%作为检查点验证精度

实战案例深度分析

案例一：甘肃某山区公路勘测项目

项目概况：

测区面积：16平方公里

地形高差：500米

成图比例尺：1:500

设备：大疆M300 + P1相机

技术方案：

采用本文所述单次飞行策略，基于9.5米精度ALOS DEM数据，设置35米安全余量，采用85%/80%重叠度进行仿地飞行。

项目成效：

模型完整性：99.3%（无显著空洞或扭曲）

项目周期：较传统方案缩短40%

成本控制：较迭代方案节约55%

案例二：陕西某水电工程测绘

特殊挑战：

地形高差超过800米

气象条件复杂，飞行窗口有限

工程精度要求极高（平面2cm，高程3cm）

技术应对：

采用多级DEM融合技术

设计分段变重叠度采集方案

引入气象补偿算法

成果亮点：

在极端地形条件下仍实现平面精度1.8cm、高程精度2.7cm的突破性成果，为工程设计和施工提供了可靠的数据支撑。

技术发展展望

智能化技术融合

AI辅助地形预测

通过机器学习算法，基于有限的地形数据预测未知区域的地形特征，进一步提升航线规划的合理性。

实时仿地飞行技术

结合激光雷达和视觉SLAM技术，实现真正意义上的实时地形感知和航线调整，摆脱对预先DEM数据的依赖。

多平台协同作业

无人机集群仿地飞行

通过多架无人机协同作业，实现大范围复杂地形的高效测绘，进一步缩短作业周期。

空天地一体化监测

将仿地飞行技术与卫星遥感、地面监测相结合，构建全方位的测绘监测体系。

结语

山区复杂地形航测是一项系统工程，需要我们在技术选择、方案设计和实施过程中保持科学严谨的态度。仿地飞行技术作为当前解决复杂地形测绘的有效手段，其价值已在众多项目中得到验证。

我们探索的这套单次飞行成功策略，不是追求理论上的完美，而是立足于工程实践的务实和可靠。通过精细化前期准备、优化采集策略、强化地面控制和智能数据处理的技术组合，我们能够在复杂山区环境中，以合理的成本、可控的风险，一次性获得满足大比例尺测图要求的高精度成果。

随着技术的不断进步，我们相信仿地飞行技术将在精度、效率和智能化方面持续提升，为测绘行业带来更多的技术突破和应用创新。期待与各位同行一起，共同推动行业技术进步，用科技的力量征服更加复杂的地形挑战。
