摘要
随着实景三维中国与城市精细化治理需求的日益增长，无人机贴近景测量技术已成为建筑物立面测绘、文化遗产数字化建档、智慧城市三维建模等领域的关键手段。本文旨在深度剖析该项技术的理论核心、作业全流程与多元应用场景。西安新华测绘有限公司依托由大疆M300/M350、M4E、精灵四PRO/RTK、纵横CW15E/等机型组成的先进无人机编队，以及在高等级公路勘测领域积累的深厚控制测量、数据处理与项目管控经验，正式宣告具备承接并卓越完成各类贴近景测量任务的全面实力。我们将通过严谨的数学模型、详尽的作业流程图解、多维度精度分析及虚拟案例推演，系统展示公司的技术储备、实施能力与质量保障体系。

一、技术演进与核心价值：从“鸟瞰”到“端详”的跨越

传统航空摄影测量擅长获取地物顶部信息（顶视维度），但对于建筑物立面、桥梁墩柱、陡峭边坡等垂直或近垂直面，存在分辨率不足、纹理缺失、几何畸变大等固有局限。无人机贴近景测量技术，正是为了解决这一瓶颈而发展起来。

1.1 技术定义与独特优势
贴近景测量，特指无人机在距目标物体5米至50米的近距离范围内，通过自主或手动飞行，以极高的影像重叠度（通常>80%）从多视角采集高清数字影像，并运用计算机视觉与摄影测量原理，重建目标物高精度、高真实感三维模型的技术。

其核心优势体现在：

精度跃升：可实现平面精度优于±1厘米，高程精度优于±2厘米的测绘级成果，对于建筑装饰线脚、裂缝等细节表现力远超传统手段。

安全性革命：彻底替代人工攀爬、脚手架搭建等高风险作业，尤其在历史建筑、高耸构筑物测量中优势明显。

信息全息化：一次性获取几何、纹理、乃至多光谱信息，为后续的监测、分析、仿真提供完整数据基底。

效率与经济性：项目综合成本可降低约40%-60%，工期缩短50%以上，且数据易于更新与复用。

1.2 我司的技术自信源泉：从公路到立面的能力迁移
西安新华测绘有限公司在多年的公路勘测实践中，已锤炼出以下与贴近景测量高度共通的核心能力，这是我们信心所在：

高精度空间基准构建能力：公路勘测中积累的精密控制网布设经验，可无缝迁移至城市建筑测量，确保成果坐标系统一、精度可靠。

复杂场景数据获取经验：应对山区公路、复杂互通立交的航测经验，使我们擅长规划复杂空间下的安全、高效飞行路径。

海量数据处理与质检体系：熟练运用ContextCapture、Pix4Dmapper、重建大师等专业软件，具备处理万级以上影像生成实景模型的能力，并严格遵循省级测绘质检标准。

成熟的工程化管理：拥有从项目踏勘、方案设计、外业实施、内业处理到成果归档的全流程标准化管理体系。

二、硬核装备矩阵：为多样化任务量身定制

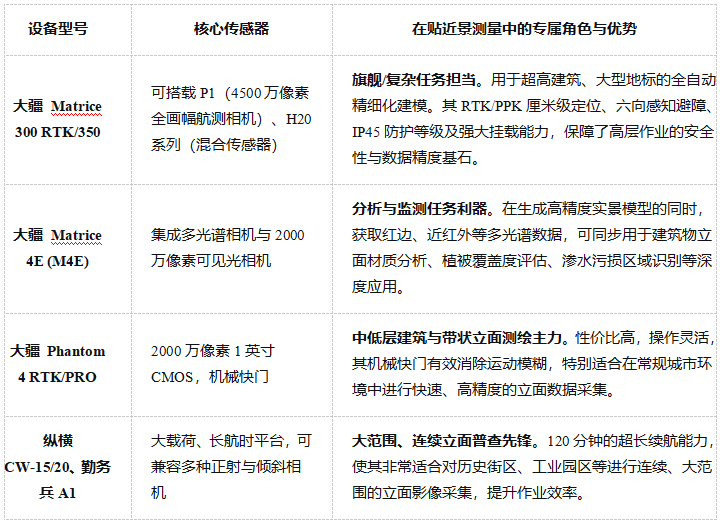

工欲善其事，必先利其器。我司针对贴近景测量的不同应用场景、精度要求和环境条件，配备了专业化的无人机装备梯队，确保任务的最优适配。

我们的设备策略是：以M300 /350RTK+ P1作为获取最高精度成果的“尖刀”，以精灵4 RTK作为灵活高效的“主力军”，以M4E拓展“增值分析”维度，以CW-15/20覆盖“大规模普查”场景，形成全方位、立体化的数据获取能力。

三、理论基石：精度是如何炼成的？

贴近景测量的高精度并非凭空而来，其背后有坚实的摄影测量理论支撑。

3.1 共线方程：从二维影像到三维空间的钥匙
每一张影像上像点坐标 (x, y)(x,y) 与其对应的物方空间坐标 (X, Y, Z)(X,Y,Z) 之间的数学关系，由共线方程严格定义：

参数释义：

(x0,y0)：像主点坐标，ff：相机焦距 —— 这三者构成 相机内方位元素，通过严格的实验室检校获得。

(Xs,Ys,Zs)：摄影瞬间相机镜头中心的空间坐标，即 摄站坐标。这正是我们使用RTK/PPK无人机或通过地面控制点力求精确获取的核心参数。

a_i, b_i, c_i (i=1,2,3)ai,bi,ci(i=1,2,3)：由相机姿态角（航向角、俯仰角、翻滚角）构成的 旋转矩阵 元素，描述了影像在空间中的方位。

解算过程即是通过大量同名像点，反求物方点坐标和影像外方位元素的过程，称为 空中三角测量。

3.2 精度控制“三板斧”

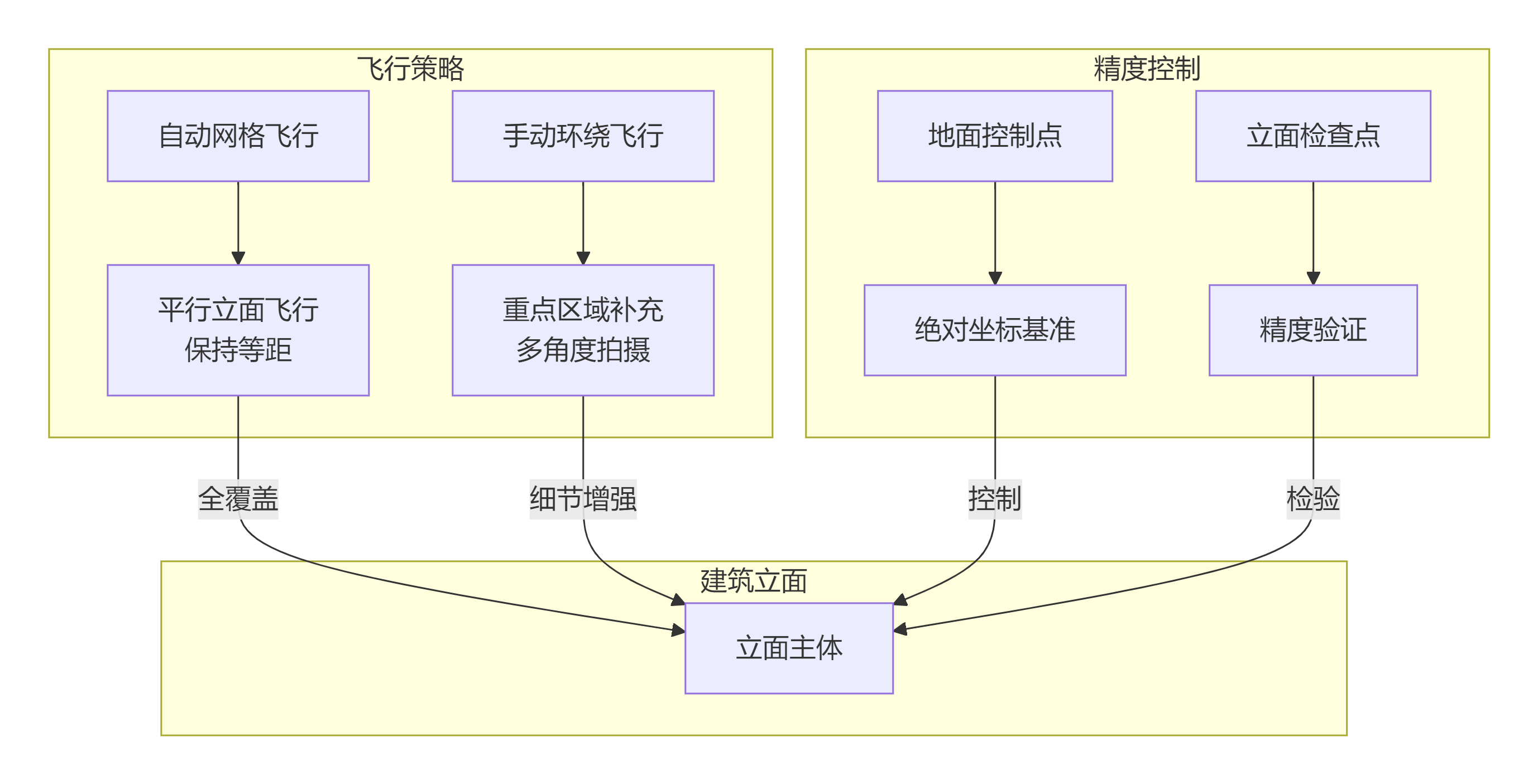

几何强化设计：通过精心规划的环绕飞行、多高度层数据采集，使物方点被来自不同方位、不同高度的多条“光线”（摄影光线）交汇，极大优化几何结构，显著提升Z方向（深度）精度。

采用“立面网格飞行”保证覆盖度，“环绕补充飞行”增强几何强度，地面控制点（GCP）用于绝对定位和精度检核。）

高精度定位与控制：

无人机端：启用RTK/PPK技术，直接获取厘米级摄站坐标，大幅减少对地面控制点数量的依赖。

地面端：在立面测量中，我们创新性地在建筑物立面特征点（如墙角、窗角）以及周边稳定地面布设人工标志点，并使用全站仪或RTK测量其精确坐标。这些点将作为“锚点”，将高精度的相对模型牢固地“锁”在绝对坐标系中。

数据质量前置控制：

重叠度：航向重叠≥85%，旁向重叠≥70%，确保特征点匹配的鲁棒性。

影像质量：选择光照均匀（如多云天）的时段作业，避免过曝与阴影；保证影像清晰、无抖动模糊。

四、全流程作业详解：我们的标准化实施路径

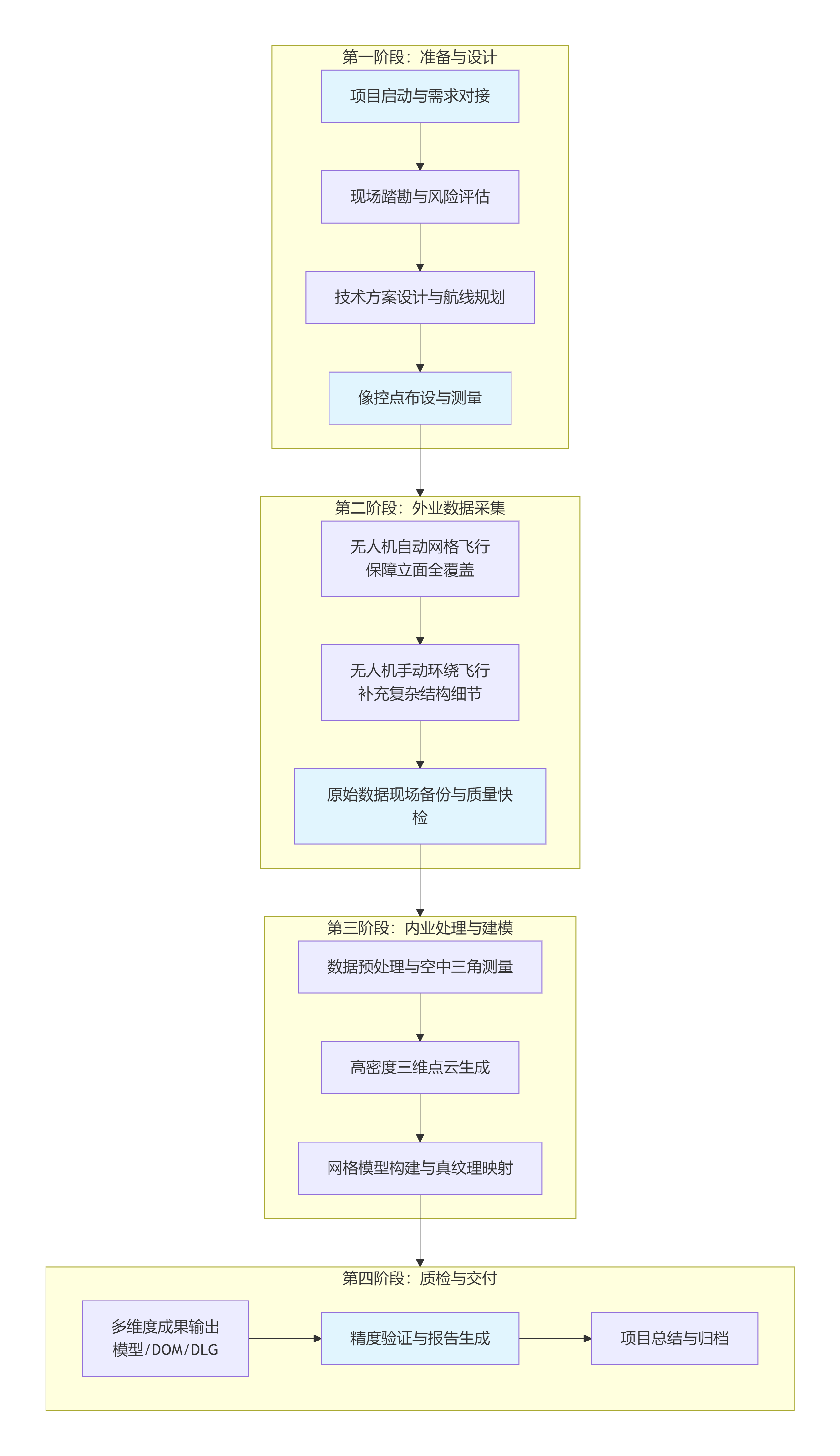

一个成功的贴近景测量项目，遵循严谨、科学的流程。下图详细展示了我司从承接项目到交付成果的完整闭环：

五、应用场景全景展望：我们的技术能为哪些领域创造价值？

凭借上述技术能力与严谨流程，我们致力于在以下场景中为客户提供卓越服务：

5.1 历史建筑与文化遗产数字化建档

虚拟案例：针对西安明城墙某敌台，使用M300 RTK + P1进行贴近景测量。

交付成果：毫米级分辨率的三维模型，可量测砖石风化深度、裂缝宽度；生成等比例CAD图纸，用于修缮设计；制作720°全景展示与虚拟导览系统。

我司优势：对古建筑结构的深刻理解，能设计出既保证数据质量又不损害文物的安全飞行方案。

5.2 城市规划与建筑监理

虚拟案例：对新建商业综合体进行竣工规划核实测量。

交付成果：将竣工三维模型与报批的BIM模型进行自动比对，快速生成差异报告（如外立面挑出物超限、广告位未按图施工）。

我司优势：从公路勘测继承的严格合规性审查经验，确保测量成果可作为具有法律效力的依据。

5.3 市政设施与交通基础设施监测

虚拟案例：对高架桥墩柱、大型互通立交的复杂立面进行定期变形监测。

交付成果：周期性三维模型，通过CloudCompare等软件进行多期模型对比，精准计算沉降、倾斜、裂缝发展速率。

我司优势：长期从事公路勘测，对桥梁、边坡等结构物的监测要点和风险点有专业认知。

5.4 智慧城市与数字孪生底座建设

虚拟案例：为智慧园区提供单体化、带精细纹理的建筑物模型。

交付成果：可与物联网（IoT）数据、BIM信息、业务系统集成的“活”的三维模型，用于能耗管理、安防仿真、空间规划。

我司优势：提供从数据生产到初步应用集成的一体化解决方案能力。

六、承诺与展望：为什么选择西安新华测绘？

我们深知，踏入一个新领域，仅有信心是不够的，更需要让客户看到可落地的实力与承诺。

6.1 我们的郑重承诺

技术先行：在正式开展商业项目前，我司技术团队已在内部完成多次模拟飞行与数据处理全流程演练，攻克了贴近景测量的核心技术环节。

专家领衔：本项目由公司高级工程师、省级专家团队主导，确保技术路线的正确性与成果质量的权威性。

质量铁律：沿用公路勘测项目的三级质检制度（作业组自查、项目部复查、公司质检部终检），所有成果均符合《工程测量标准》（GB 50026-2020）及更高要求。

6.2 未来展望
无人机贴近景测量不仅是技术的延伸，更是服务维度与价值的拓展。西安新华测绘有限公司将以此为契机，将我们在宏观地理信息获取（公路、地形）方面的优势，与微观实体精细化建模（建筑、设施）能力深度融合，致力于成为“空天地一体化”精准空间数据服务提供商。

我们诚挚邀请各界朋友、潜在客户与合作伙伴莅临指导，交流探讨。让我们携手，用精准的测绘科技，共同描绘数字城市更加清晰、生动的未来画卷。
