无人机航测技术演进：免像控与后差分应用的深度解析
发布时间：
2025-12-05 16:37
浏览次数：
132
无人机航测技术：从传统到现代的跨越
作为西安新华测绘有限公司的技术团队，我们深刻体会到无人机航测技术给传统测绘行业带来的革命性变化。从早期繁重的像控点布设到如今的免像控技术，这一演进不仅仅是技术的进步，更是整个作业理念的根本变革。这一变革凝聚了公司技术团队的集体智慧和实践探索。
本文将深入探讨免像控技术与后差分技术的原理、条件及应用，为行业同仁提供技术参考。
免像控技术：原理与条件的深度解析
什么是真正的免像控技术？
免像控技术，准确来说应该称为"少像控"或"弱像控"技术，其核心在于通过高精度的POS（位置姿态系统）数据，大幅减少甚至完全取消传统航测中所需的地面像控点。
免像控技术的真正原理
精密单点定位（PPP）与RTK的融合
现代免像控无人机通常采用PPK（后处理动态定位） 或RTK（实时动态定位） 技术，结合IMU（惯性测量单元），实现厘米级的定位精度。
技术原理分解：
GNSS基准站与移动站协同工作：通过载波相位观测值解算，实现厘米级定位
IMU提供高频率姿态数据：弥补GNSS更新频率低的不足
紧耦合组合导航算法：融合GNSS位置信息与IMU姿态信息
时间同步系统：确保曝光时刻位置记录的精确性
精密定位数学模型：
组合导航状态方程：
观测方程：
其中，ρ为伪距观测值，c为光速，tr和ts分别为接收机和卫星钟差，I和T分别为电离层和对流层延迟，ε为观测噪声。
实现免像控必须满足的技术条件
后差分技术：精度与可靠性的平衡选择
后差分技术原理深度剖析
后差分技术（PPK）通过在无人机和地面基准站同时记录GNSS原始观测数据，在后期处理中进行联合解算，获得更高精度的位置信息。
技术优势：
不受通信链路影响：不依赖实时数据链传输
可靠性更高：在信号遮挡区域仍能获得较好结果
精度保持：通过后期处理优化轨道和钟差参数

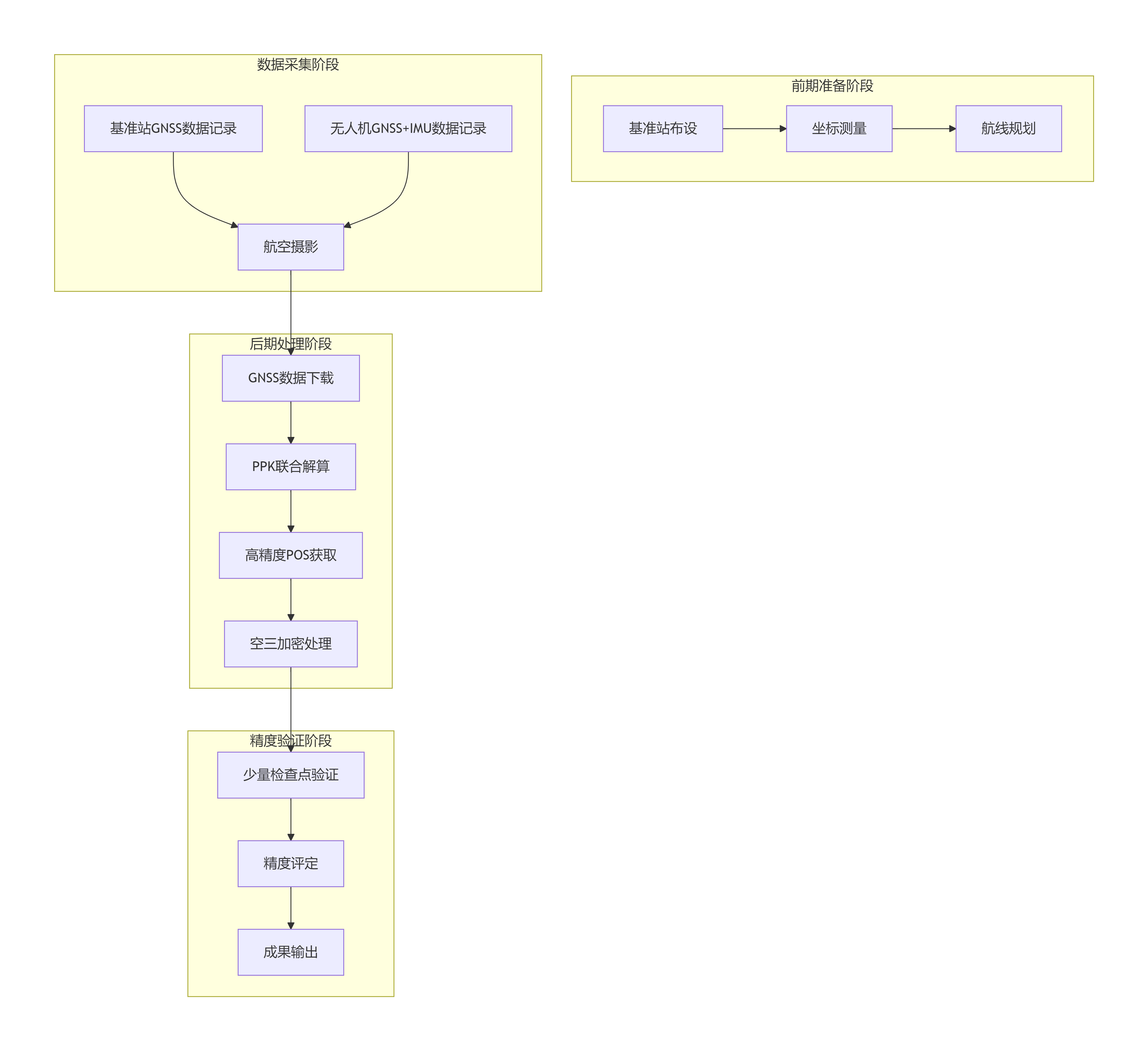

后差分技术作业流程详解
精度评定：理论与实践的验证
1. 精度理论分析
根据误差传播定律，免像控技术的整体精度可由以下公式表达：
其中：
σgnss：GNSS定位误差，通常2-3cm
σimu：IMU姿态误差带来的位置误差
σcalibration：相机标定误差
σprocessing：数据处理过程中引入的误差
光束法平差数学模型：
其中，(x,y)为像点坐标，(X,Y,Z)为物方坐标，R为旋转矩阵，λ为比例因子。
2. 实际精度验证数据

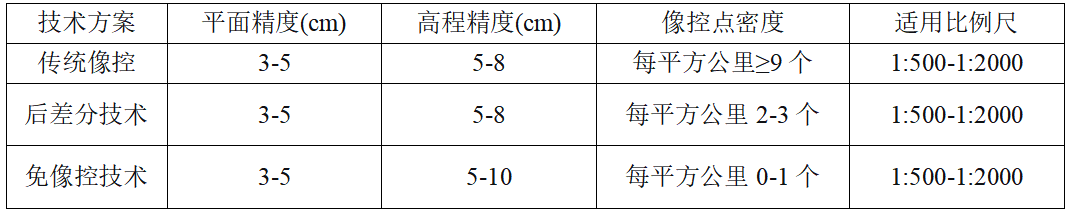

通过公司技术团队承担的多个项目数据统计，得出以下精度对比：
技术决策模型：如何选择合适的技术路线

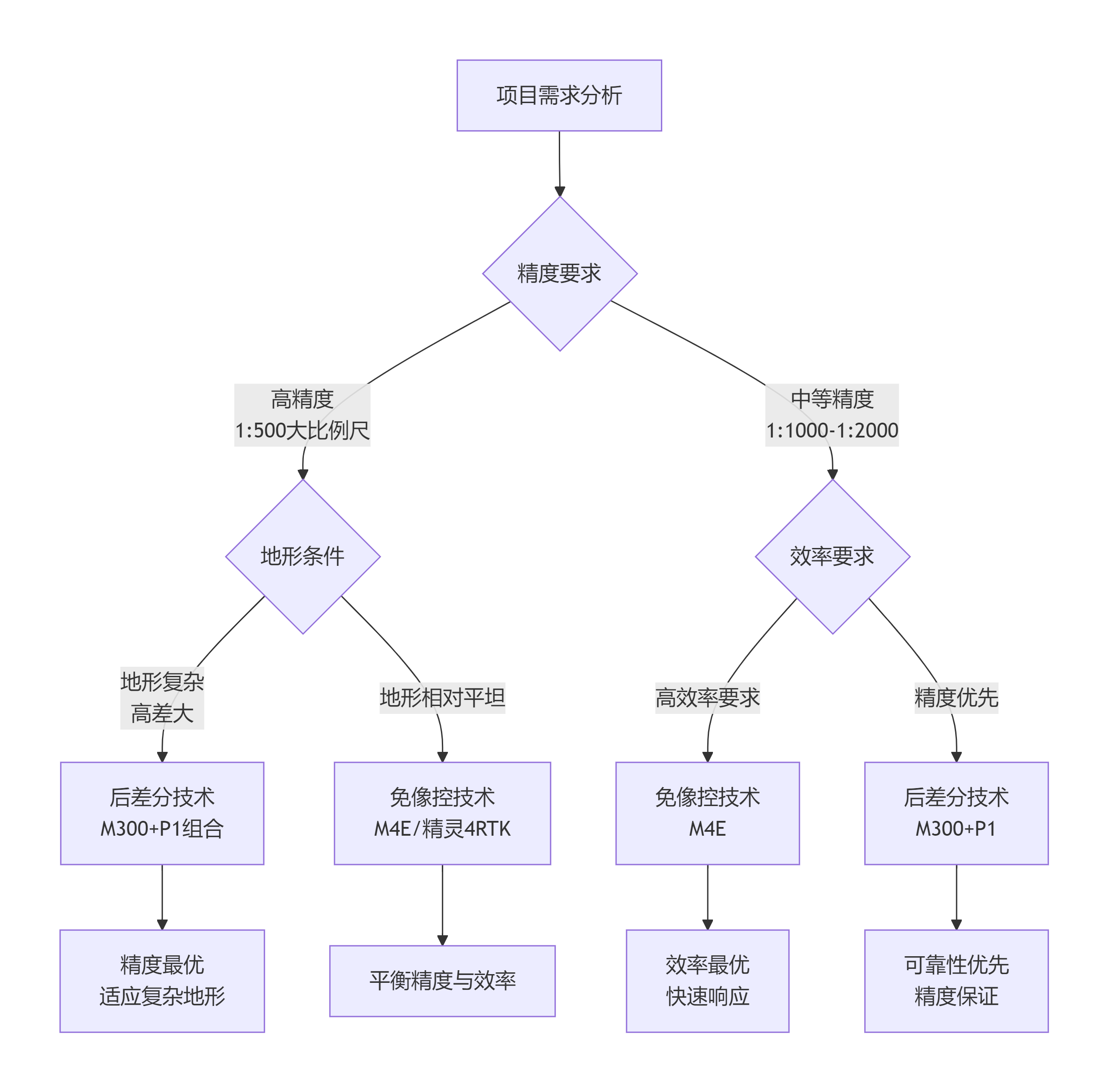

技术选择决策流程图
决策关键因素分析
选择免像控技术的情况：
项目工期紧张，需要快速响应
地形相对平坦，高差不显著
像控点布设困难或成本过高
中等精度的大比例尺测图（1:1000-1:2000）
选择后差分技术的情况：
精度较高的大比例尺测图（1:500）
地形复杂，高差变化大
需要最高精度的高程信息
作为免像控精度的验证和补充
项目案例分析：理论指导实践
案例一：山区公路勘测项目
项目背景：
新疆某平坦地区公路项目，全长28公里，地形高差约350米，传统像控点布设极其困难。
技术方案：
我公司采用M300+P1后差分技术，每区块布设2个像控点。
实施效果：
平面精度：±2.8cm
高程精度：±4.6cm
像控点数量减少60%
项目周期缩短35%
案例二：城市地形图更新项目
项目背景：
新疆某山区公路1:2000地形图补测，面积2平方公里，山岭陡峭，难以到达实地。
技术方案：
我公司采用M4E免像控技术，仅在山下可通行地区布设少量检查点验证精度。
实施效果：
平面精度：±3.5cm
高程精度：±8.2cm
完全满足1:1000精度要求
作业效率提升60%以上
技术发展趋势与展望
未来免像控技术将在保持现有效率优势的基础上，通过以下途径持续提升精度：
卫星系统升级：支持更多导航卫星系统
IMU技术进步：更高精度的微机械IMU
处理算法优化：更精确的系统误差补偿模型
标准化进程：行业标准的建立与完善
结语：技术为本，适用为优
免像控与后差分技术各有所长，无所谓孰优孰劣，关键在于根据项目需求选择最适合的技术路线。
免像控技术代表了航测效率的极致追求，在适当条件下能够大幅提升作业效率，降低外业工作强度。
后差分技术则在精度与可靠性方面具有优势，特别适合高精度要求的大比例尺测图项目。
作为测绘从业者，我们应当深入理解各项技术的原理与条件，既不盲目追求新技术，也不固守传统方法。只有在充分理解技术本质的基础上，才能做出最合理的技术选择，为客户提供最优的测绘解决方案。
西安新华测绘有限公司技术团队将继续跟踪航测技术的最新发展，深化技术积累，推动技术创新，为行业发展贡献力量，为客户创造价值。
