引言：当茂密植被遇上复杂地形，传统测绘的困境

太行山腹地，一条全长115公里的高速公路项目正面临严峻挑战——这里沟壑纵横、植被覆盖率超80%，传统无人机正射摄影技术因无法穿透树冠，导致地表数据缺失，地形图精度难以满足设计要求。工期紧迫、成本高昂、数据盲区……如何破局？
答案藏在国产无人机LIDAR系统中。这项技术不仅让激光“穿透”植被直达地表，更以厘米级精度、全流程自动化，颠覆了山区测绘的传统模式。

一、技术革新：LIDAR如何“看透”植被？

1. 激光穿透，地表数据“零盲区”

传统摄影的局限：无人机航拍只能捕捉地表表层影像，茂密植被下地形信息完全丢失。

LIDAR的突破：激光脉冲可穿透树冠间隙，直接扫描真实地表，生成密集点云（15点/㎡），彻底解决植被遮挡难题。

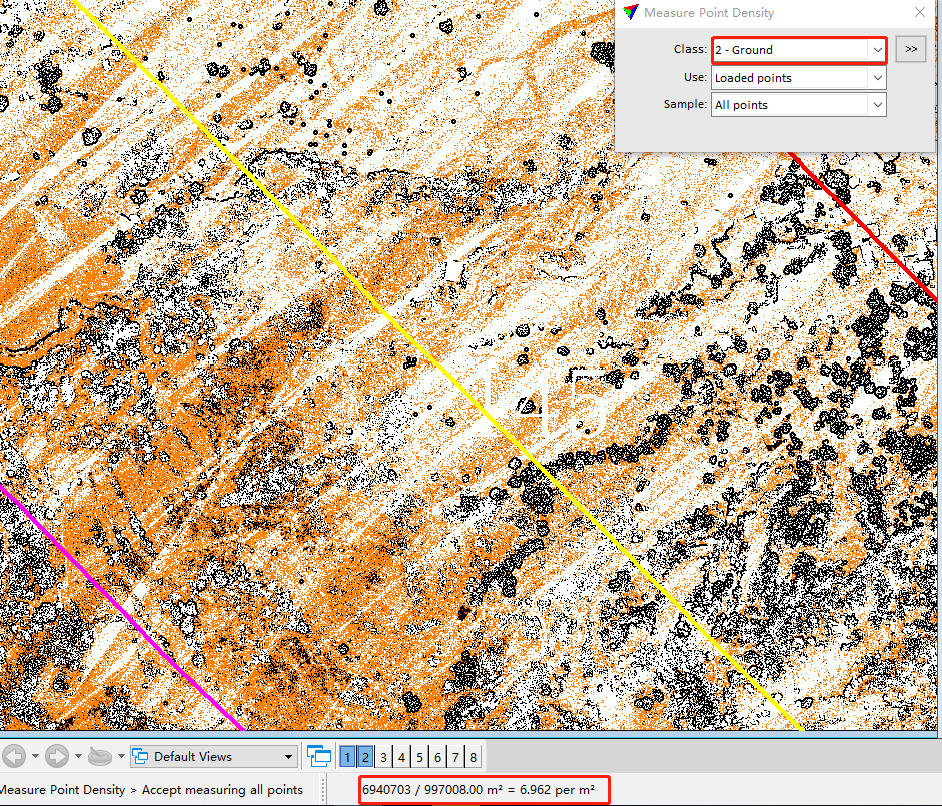

图1  地面点云密度

2. 国产硬核装备：蜂虎无人机+PM-1500雷达

飞行平台：中海达蜂虎固定翼无人机，垂起抗风设计，单架次覆盖5公里，25架次完成115公里测区。

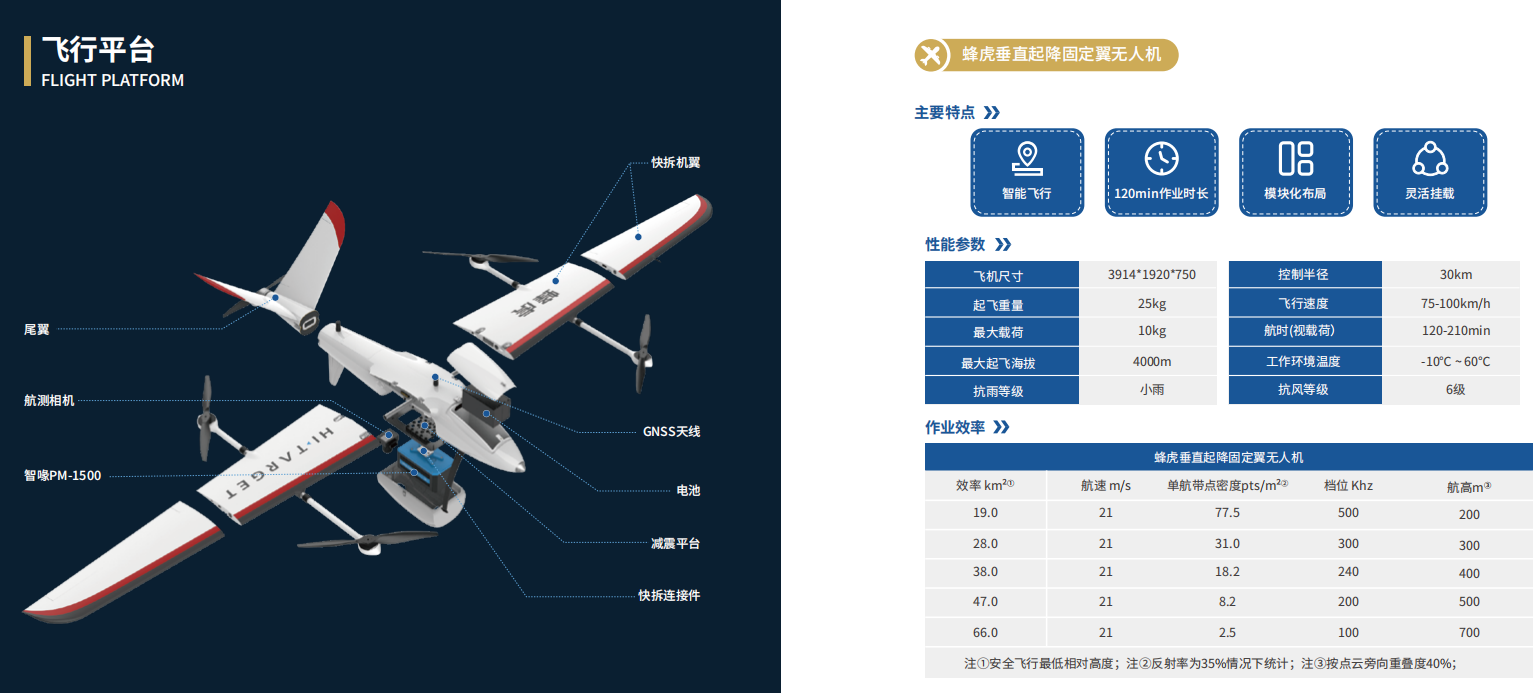

        图2 无人机参数信息

雷达系统：PM-1500集成激光扫描仪与高分辨率相机，同步获取地表三维坐标与影像，点云高程精度达0.14米（远超行业0.3米标准）。

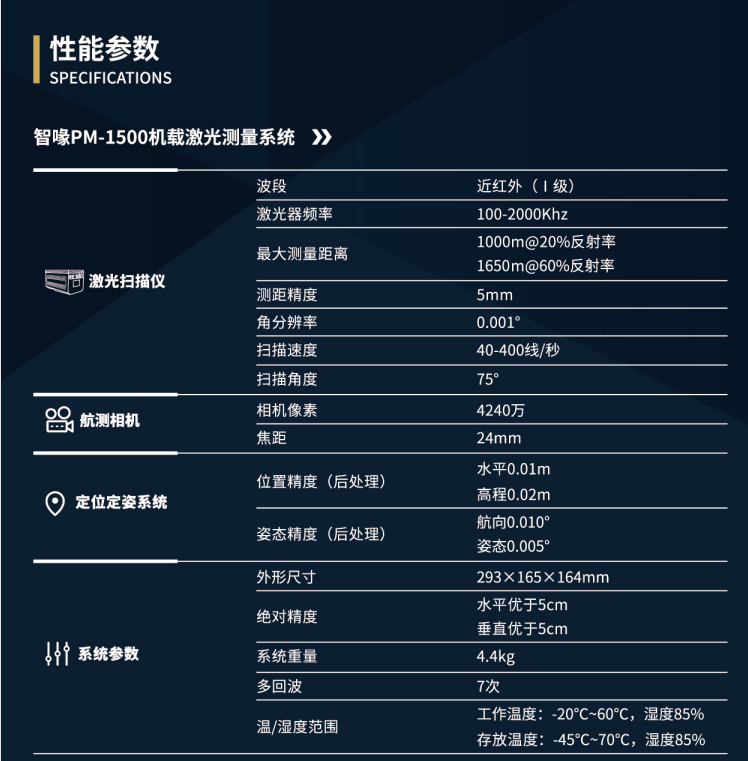

  图3 雷达系统参数信息

二、全流程揭秘：从激光扫描到1:2000地形图

1. 外业高效采集：像控点减少40%

智能基站布设：在测区架设静态参考站，结合后差分技术，仅需少量像控点即可实现厘米级定位

抗干扰设计：基站远离高压线、高层建筑，确保GPS信号稳定，数据误差小于3厘米。

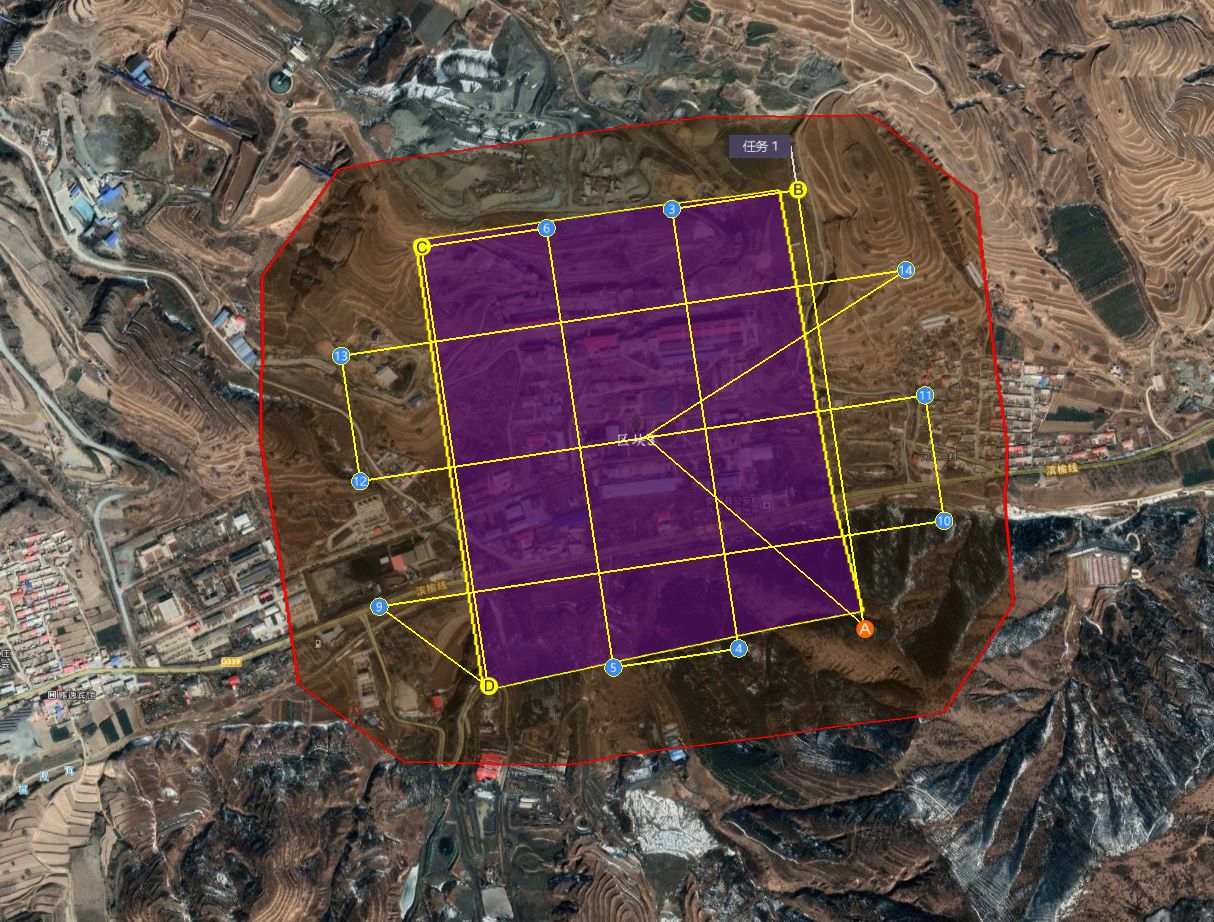

                                图3  示例航线

2. 内业自动化处理：效率提升50%

点云分类：Terra Solid软件自动过滤植被、建筑，提取纯净地面点。

图4  点云分类（土色为地面点）

DEM生成：基于地面点构建数字高程模型，自动生成2米等高距地形图。

图5  高精度DEM

DOM套合：正射影像无缝拼接，叠加等高线与地物信息，一键输出标准1:2000地形图。

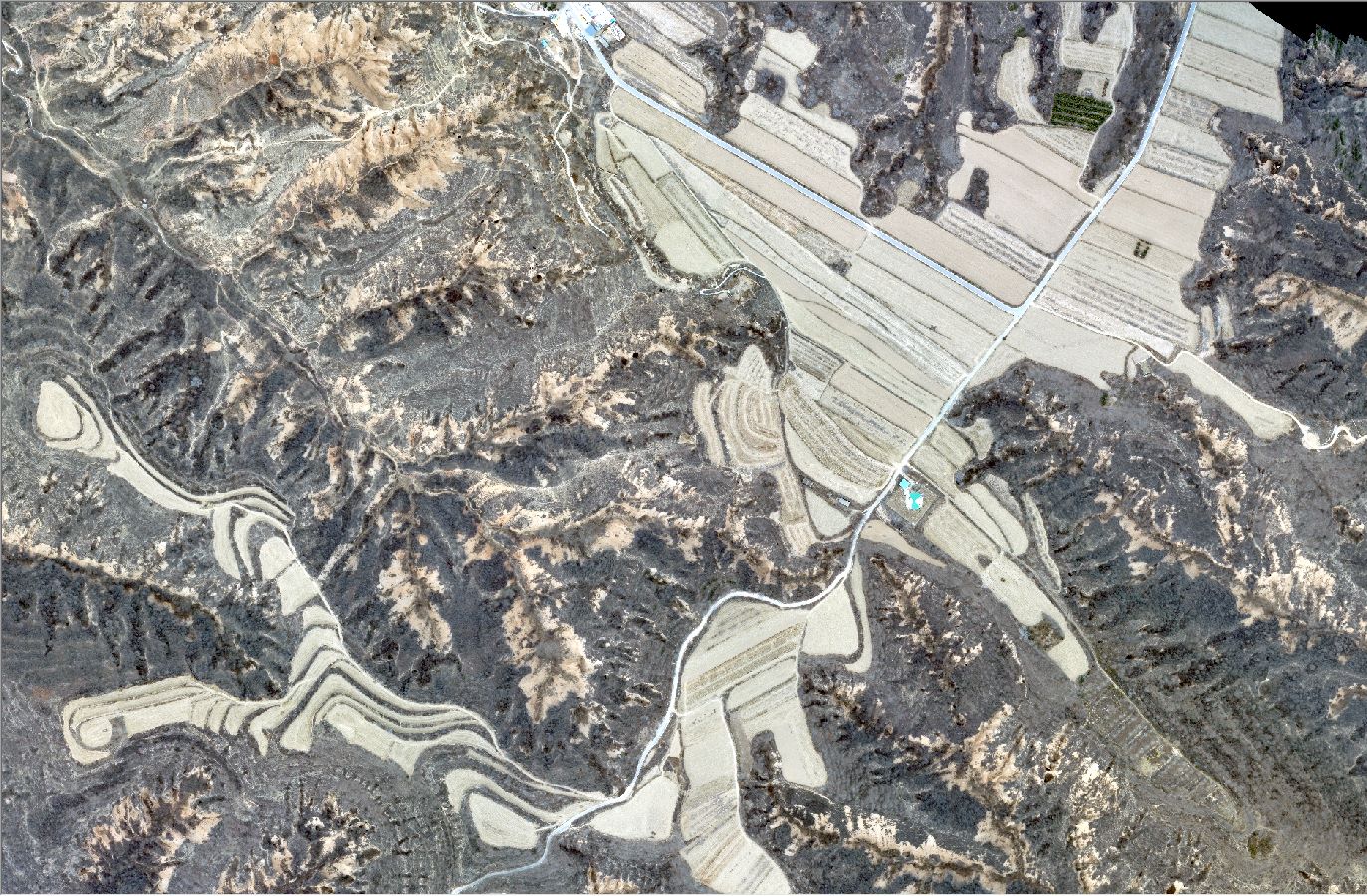

图6 正射影像图

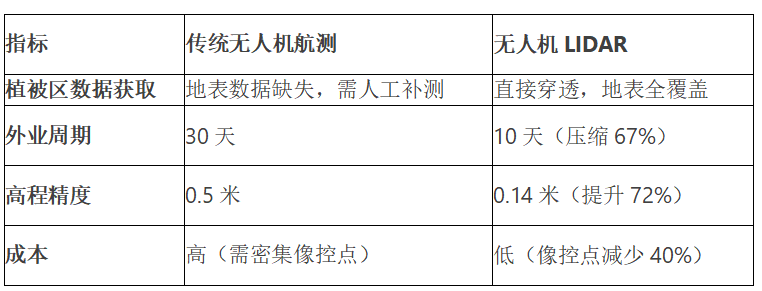

三、实战对比：LIDAR VS 传统测绘

四、客户案例：西安新华测绘的“山区答卷”

作为深耕线状工程测量领域的优秀服务商，西安新华测绘凭借无人机LIDAR技术，已成功交付多个复杂地形项目：

广西某高速勘测：在植被茂密区完成100公里高精度地形图，节约成本30%。

新疆某高速勘测：7天内获取戈壁滩区DEM数据，助力避开地质灾害带。
“技术+服务”双驱动：公司通过ISO 9001认证，提供从设备调试、数据采集到成果交付的一站式服务，覆盖公路、铁路、电力等多领域。

五、行业展望：LIDAR技术将走向何方？

全域三维建模：结合5G与AI，实现实时点云处理与智能地物识别。

应急测绘：在地震、滑坡等灾害中快速获取地形变化数据。

智慧城市：为数字孪生城市提供高精度底图支撑。

从“人扛仪器”到“无人机穿透”，测绘技术的每一次突破，都在重塑工程设计的边界。
西安新华测绘将持续深耕国产LIDAR技术，为复杂地形项目提供更高效、更精准的解决方案！
