公路横断面测量是公路勘察设计阶段重要工作之一，目前公路横断面的测量手段主要有：

1）依赖全站仪或卫星定位技术的RTK外业实测；

2）基于机载三维激光扫描技术的地面点云数据提取；

3）基于无人机航空摄影立体像对的道路断面人工室内采集；

4）利用车载、背包或手持激光扫描仪等新型移动测量系统获取。

以上方法可根据实际测区的具体地形地貌搭配组合，开阔地区选择无人机航测法，复杂地形可考虑机载、车载、三维激光扫描点云数据获取方法。下面以非洲某公路项目为例说明。

1 项目概况

本标段线路总长211.5公里，测区总体地势较为平坦，公路两侧为草原或密林，地形起伏为中间高两头低，自起点海拔830m至K378段逐渐上升至海拔1197m，再至终点段又下降至海拔766m。属热带雨林气候，炎热潮湿，热带疾病流行，人烟稀少，6月至9月为旱季，多云无雨，气候凉爽；10月至次年5月为雨季，多阵雨，气温较高。

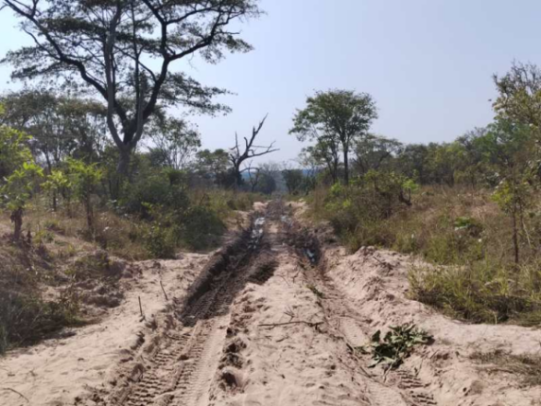

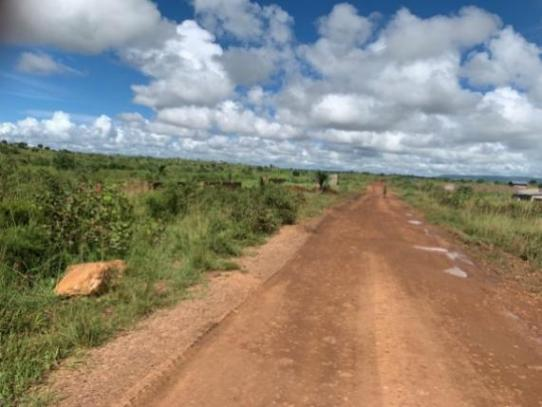

 图1-1 项目区地形地貌(a)

图1-2 项目区地形地貌(b)

2 方案制定

本测区有较开阔地段和密林覆盖段，较开阔地段使用大疆M300无人机搭载禅思P1相机低空摄影，密林覆盖段使用M300无人机搭载数字绿土LIAIR X3-

H激光雷达进行了针对性扫描。项目总体工艺流程见图2。

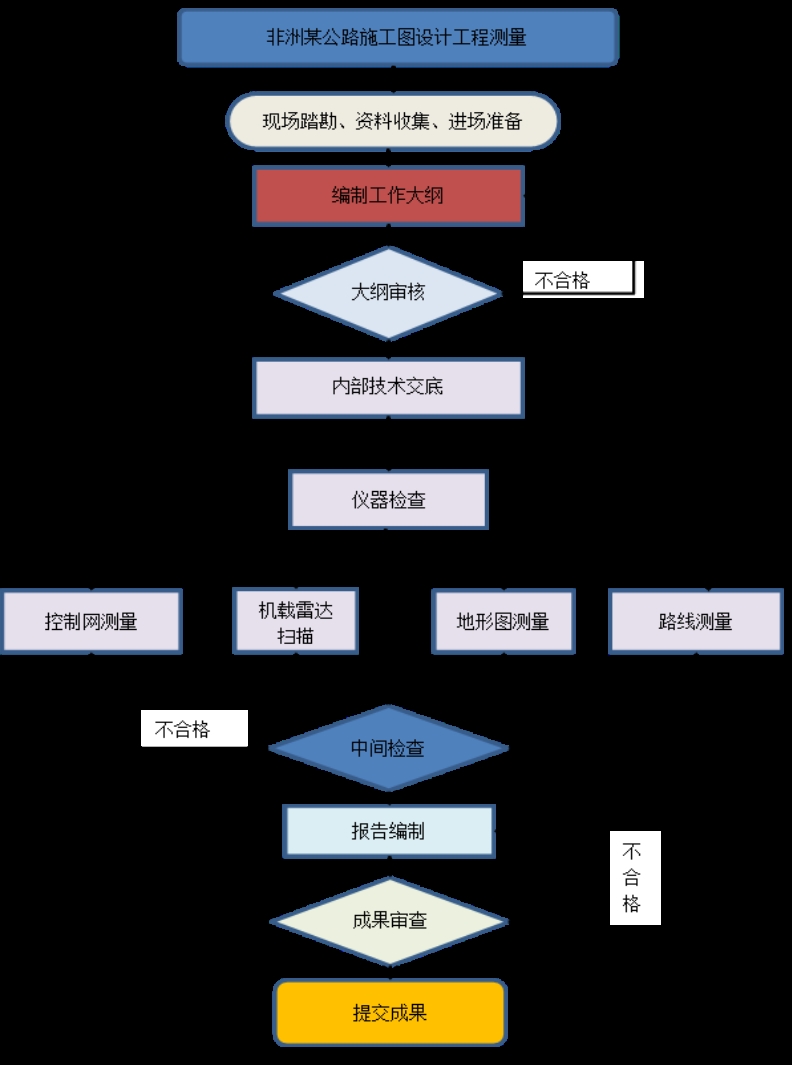

图2 项目总体工艺流程

3横断面测量

1）航测立体模型采集法

线路开阔段落采用1:500无人机航空摄影，在空三加密时将所有的实测高程点均作为高程检查点，构建高精度的1:500航测立体模型。其横断面测量的具体过程见图3-1。

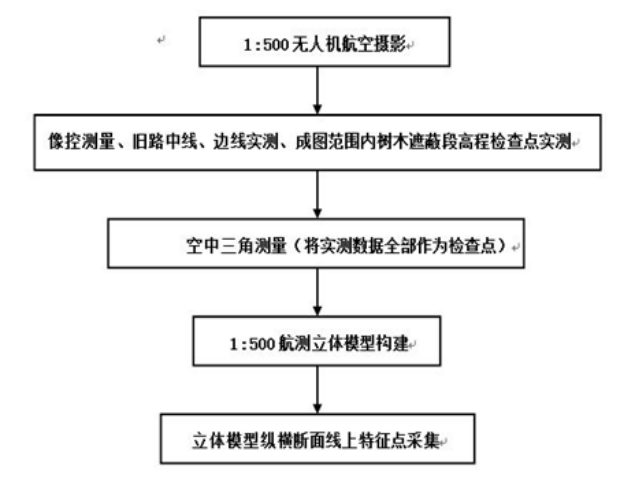

图3-1纵横断面测量流程图

首先在数字摄影测量工作站中恢复立体模型；然后将中线资料，需要采集的纵横断面信息按照规定格式，输入摄影测量工作站中，并与立体模型叠加显示，根据断面方向和宽度，在立体模型下人工采集横断面线上的特征点（地形变化点、地物点等），最后输出横断面特征点三维坐标，编辑为纬地、EI等软件识别的横断面成果文件格式。

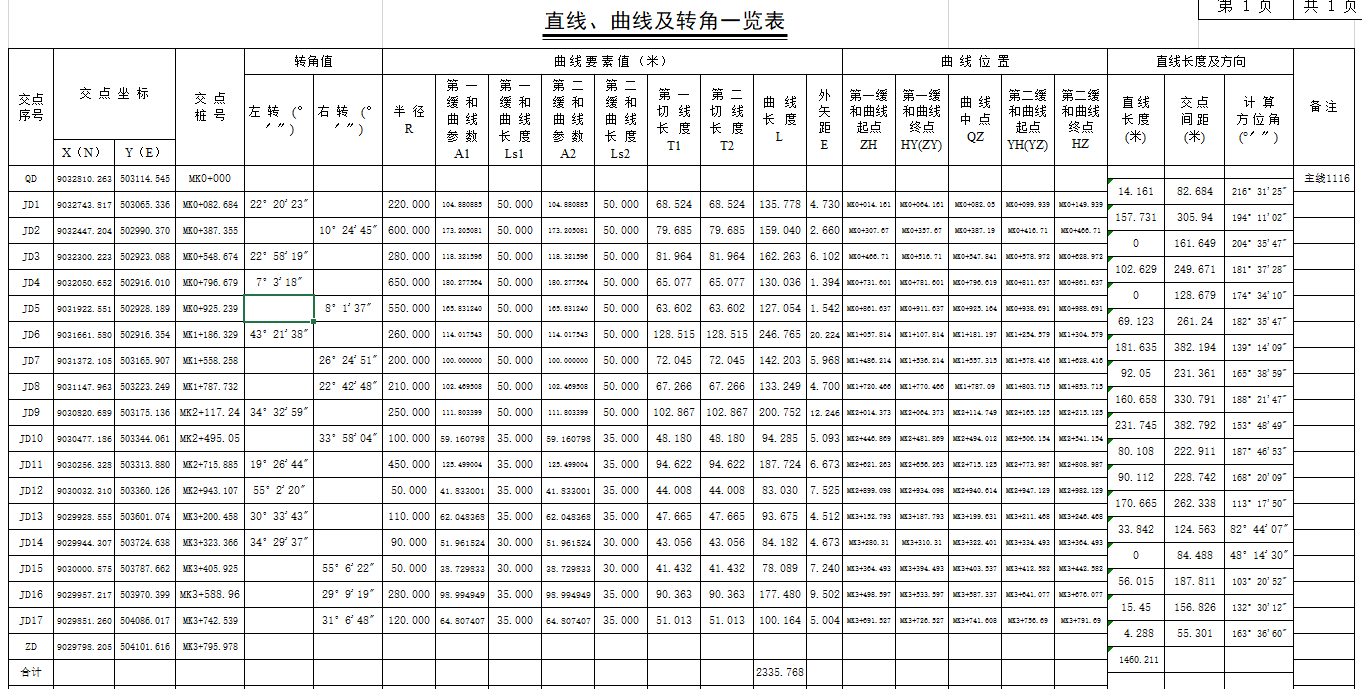

图3-2获取直曲转角表

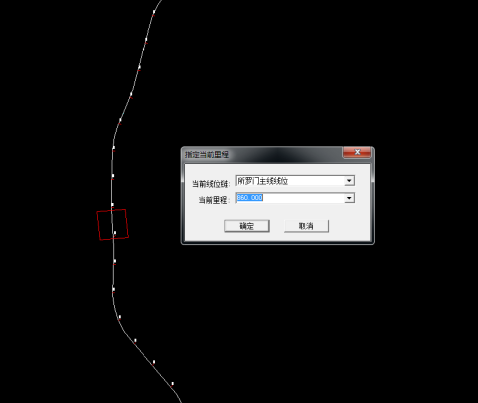

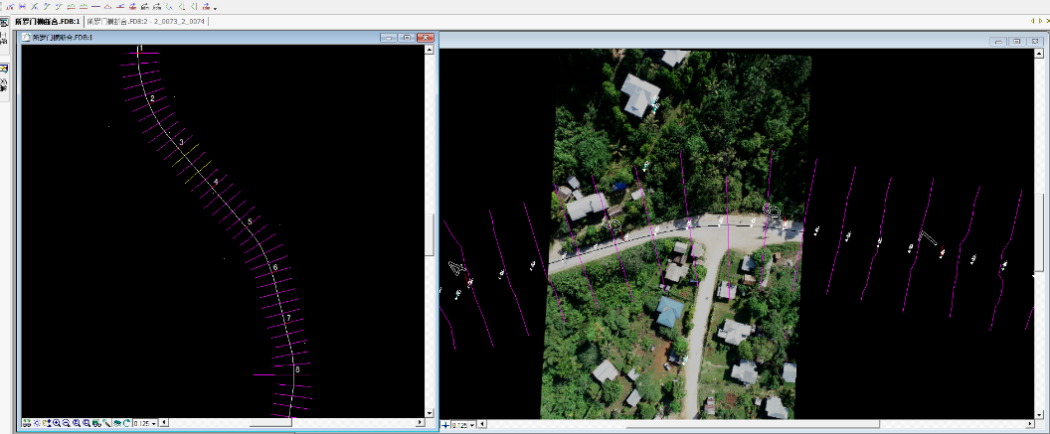

图3-3导入断面测量小插件自动生成线位

图3-3输入对应桩号开始逐条采集

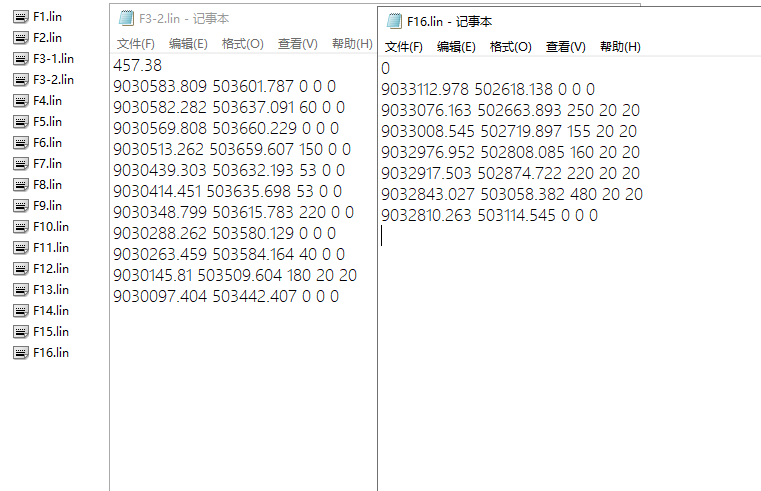

图3-4三维断面线成果输出计算后得到最终的纵横断面成果数据

2）无人机机载雷达点云扫描法

密林覆盖段采用1:500机载雷达进行扫描，获取原始地貌的点云数据，并将原始点云数据经过滤波提取后得到地面点点云数据，使用软件读入LAS点云数据，构建三角网生成数字地面模型，然后导入地面线文件进行横断面提取，得到最终纵断面成果。

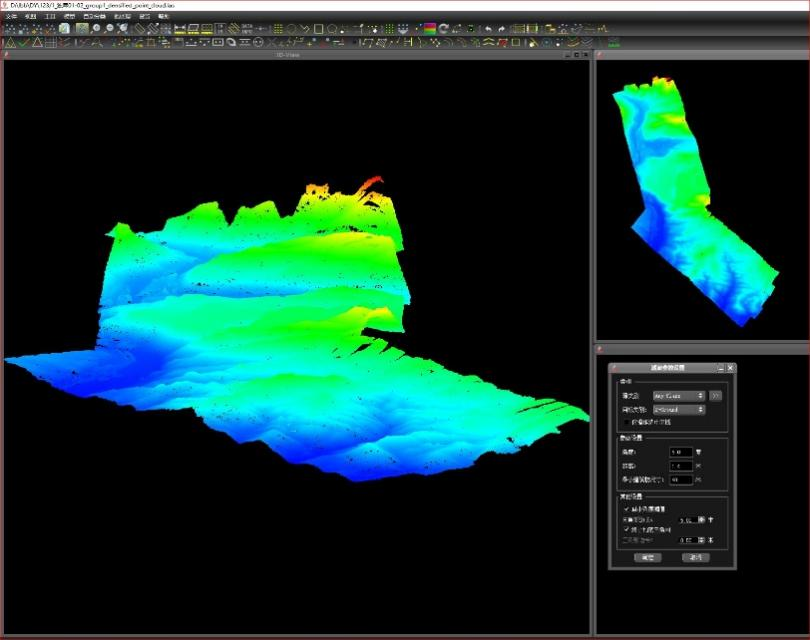

图3-5 软件点云滤波

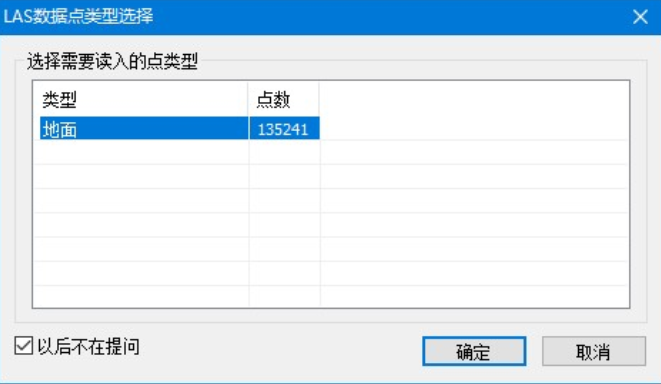

图3-6点云数据导入纬地

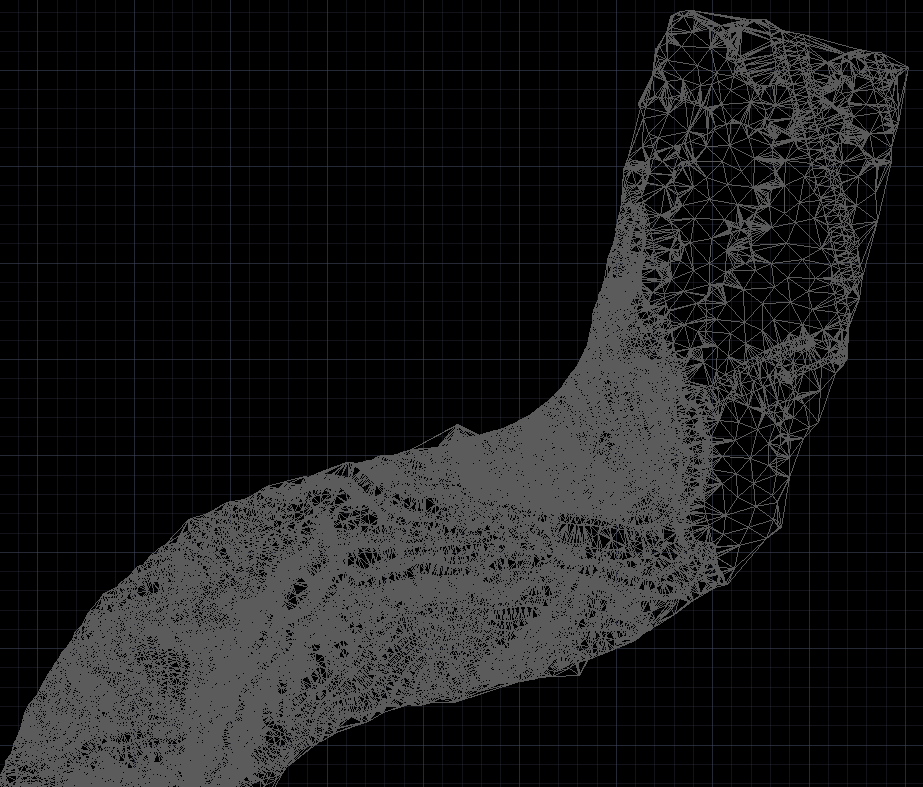

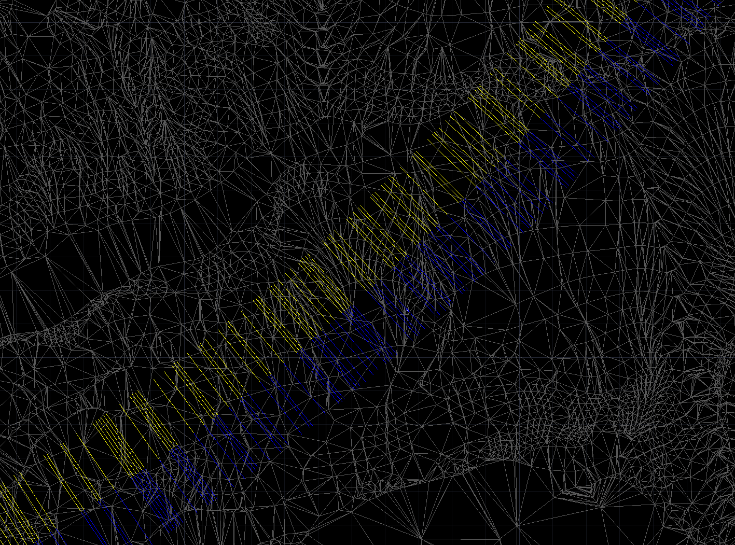

图3-7构建三角网

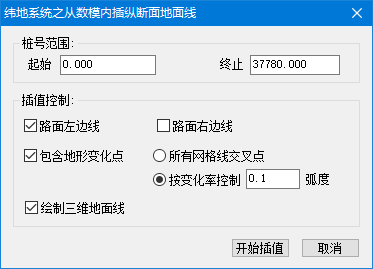

图3-8数模绘制断面线

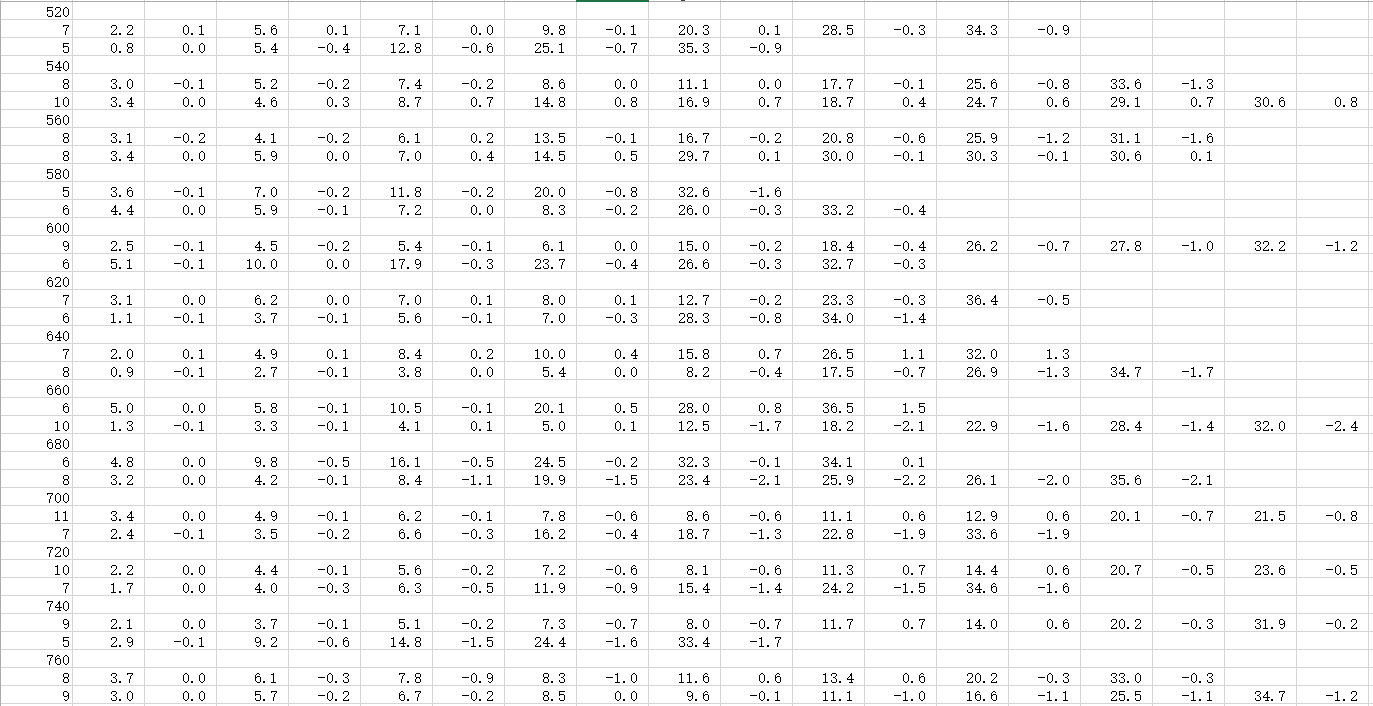

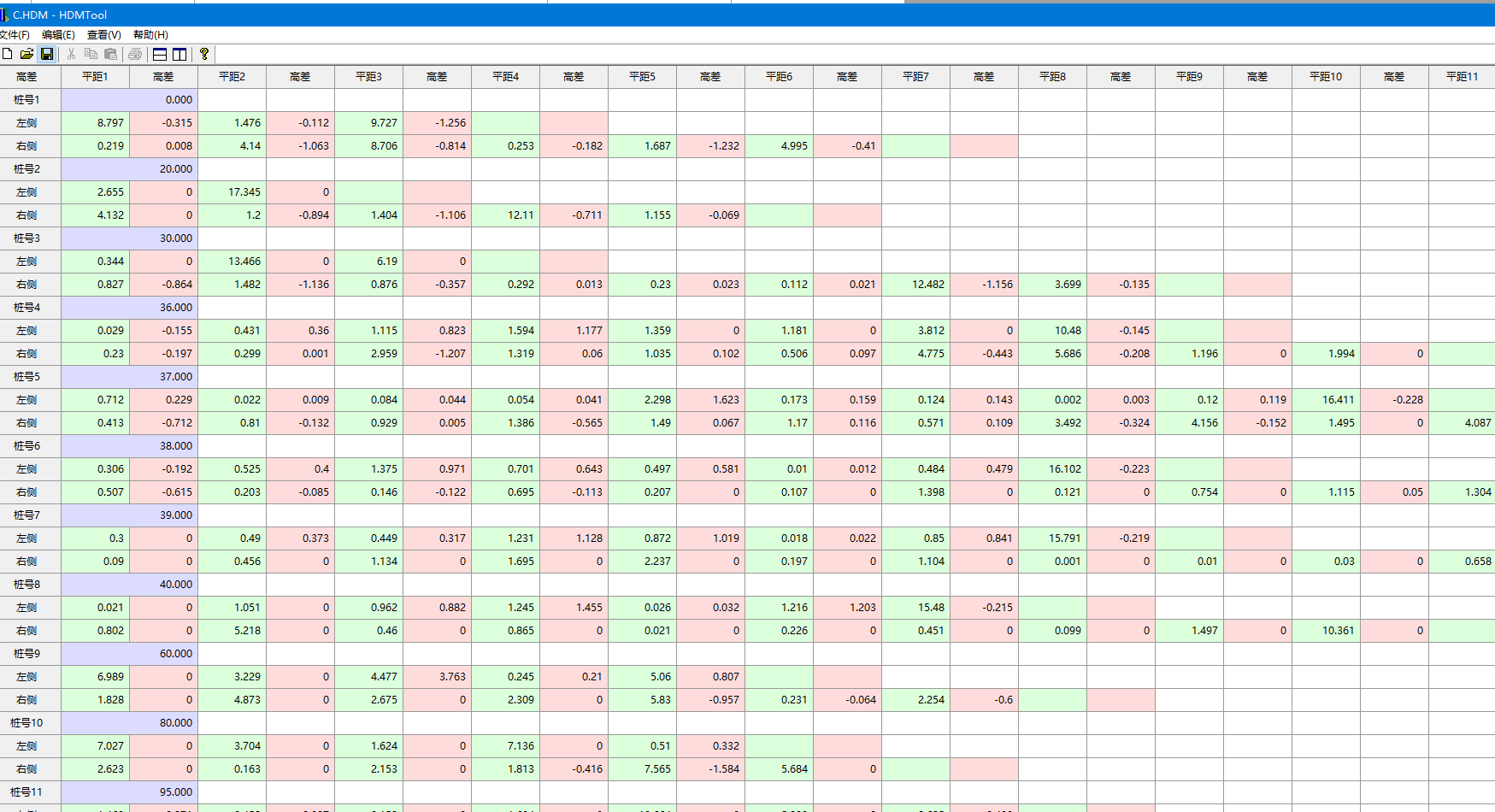

图3-9数模生成横断成果

4结语

随着技术的进步，该类数据的获取方法越发精进，让我们共同探索学习新方法。
