摘要：面对海外无基准地区长距离公路测绘的复杂挑战，实现免像控机载雷达点云的高精度应用，核心在于构建一套自主、可靠的技术体系。本文系统解析了从项目绝对基准的自主构建，到海量点云智能分带转换的完整工程路径。文章以一条190公里公路为例，重点阐述了以“高等级PPP起算点”为源头，通过“控制网整体平差”建立统一空间基准，并最终驱动自动化流程实现点云向多个工程坐标系无缝转换的全过程。本方案强调流程的标准化、质量的闭环控制与工程的可实施性，为同类项目提供了经过实践验证的系统性解决方案。

一、 核心挑战：在“基准真空”中建立秩序

在海外基础设施测绘中，我们常面临“基准真空”的困境：无CORS网络、无已知控制点。对于一条190公里、需分设多个投影带的公路，采用免像控机载雷达（LiDAR PPK）作业，虽高效获取了连续点云，却将基准统一与坐标转换的难题完全留给了内业。

这绝非简单的数据后处理。其核心矛盾是：

1.数据源的统一性：各分区PPK数据需基于同一个高精度、高一致性的项目框架进行解算，才能保证拼接无缝。

2.成果需求的离散性：最终成果必须符合多个独立工程坐标系，转换过程必须绝对精确且可批量自动化执行。

3.质量的可验证性：在无外部检核条件下，必须建立内置的、闭环的质量控制链，为成果可靠性提供证明。

因此，解决方案必须是系统性的，涵盖从基准建立到数据转换的完整链条。

二、 体系总览：三层级技术架构

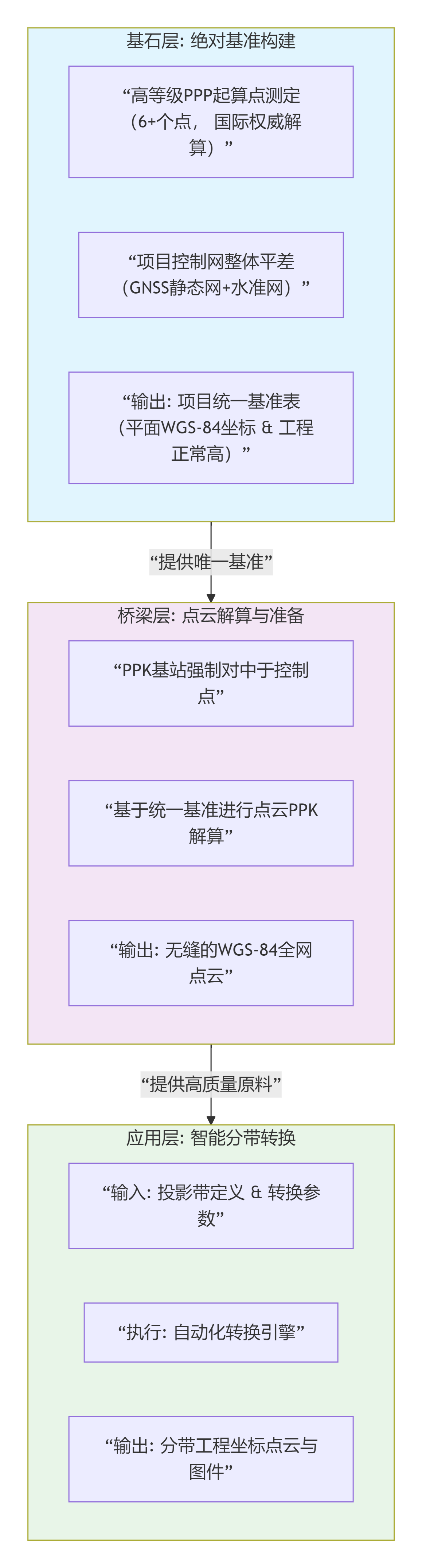

我们的应对策略是一个环环相扣的三层级技术架构，其逻辑关系与数据流如下图所示：

该体系遵循“先统后分，精控闭环”的原则，确保从数据源头到最终成果的全程可控。

三、 基石：自主构建项目统一基准网

这是整个体系的“定盘星”，其唯一目标是产出《项目控制点综合成果表》。

1. 平面基准的绝对源头：PPP起算点

操作与原理：在项目区关键位置布设至少6个稳固点，每点进行≥6小时GNSS静态观测。数据提交至国际或国家级的精密单点定位（PPP）处理中心，利用全球跟踪站的精密星历进行解算，直接获得其在ITRF/WGS-84框架下的厘米级绝对坐标（经纬度、椭球高）。这6个点构成了项目空间位置不可动摇的“原点”。

2. 高程基准的确定与传递

起算：选取一个PPP点作为高程起算点，结合全球重力场模型（如EGM2008）获得其近似正常高。

实测与平差：沿路线施测四等水准，联测所有PPP点，构成闭合网。采用 “固定一个起算点，进行闭合网平差” 的务实策略，获得全网稳定的工程正常高。

高程异常模型：通过对比各点的GNSS椭球高与水准正常高，计算实测高程异常，分析确定用于全项目的平均高程异常常数（ζ₀）。

3. 全网基准的最终确立

以6个PPP点的绝对坐标为固定约束，对包含所有PPK基站点在内的全线GNSS静态控制网进行三维约束平差。

最终产出：《项目控制点综合成果表》。此表权威定义了项目中每一个控制点的三重身份：WGS-84坐标、工程正常高、本地高程异常值。

4. 工程独立坐标系建立

    以各控制点WGS-84坐标及正常高与高程异常值，建立满足投影变形要求的工程独立坐标系，根据测区实际划分相应的坐标投影带。

四、 转换：点云智能分带转换的工程化实现

基于统一的基准点云，转换工作成为标准化的“生产线”。

1. 转换引擎的输入标准

核心数据：基于《项目控制点综合成果表》进行PPK解算产出的、无缝的WGS-84点云。

转换配方：

投影带边界定义文件：精确的每个带地理边界（矢量多边形）。

转换参数表：每个带的中央子午线、东偏及从WGS-84到该带工程坐标的平面转换参数（如四参数）。这些参数利用各带内控制点的两套坐标预先计算并验证。

高程转换常数：项目统一的ζ₀。

2. 转换的数学核心与自动化逻辑
转换过程对每个点执行一套严密的数学计算，其核心步骤可概括为以下数学模型：

对于任意一点P(B, L, H_ellipsoid)：

1.空间归属判断：根据其经纬度(B, L)，判断其属于哪一个投影带（对应边界多边形）。

2高斯投影正算：利用该带中央子午线L0，将大地坐标(B, L)严密转换为高斯平面坐标(x_gauss, y_gauss)。

3.平面坐标系变换：应用为该带计算的四参数（平移、旋转、尺度），将(x_gauss, y_gauss)变换至工程平面坐标(X_eng, Y_eng)。

4.高程转换：利用公式 H_eng = H_ellipsoid - ζ₀，将椭球高转换为工程正常高。

5.工程实现：上述过程被封装为自动化处理引擎。该引擎读取标准化的输入文件，利用并行计算技术对海量点云进行批量处理，自动按带输出最终成果。关键优势在于全流程无需人工干预点云分割与参数输入，杜绝了人为错误，且处理效率极高。

五、 质量的闭环控制体系

精度不言自明，必须通过可量化的检查来验证。

1.基准网内部控制：

PPP起算点：比对不同解算服务的结果。

GNSS网平差：检视基线重复性、单位权中误差。

️水准网平差：验算每公里偶然中误差。

2.转换过程控制：

参数验证：各带转换参数计算时，参与计算的控制点残差应趋近于零。

外部检核：使用完全未参与过程的预留检核点，其转换后的坐标与设计值的差异，应严格满足项目精度指标（如：平面<±0.05m，高程<±0.10m）。

3.最终成果控制：

自动接边报告：程序自动生成相邻带重叠区的平面与高程接边统计报告，接边差应小于2倍点云自身高程中误差。

可视化审查：在三维环境中，将转换后的点云与正射影像叠加，进行全局合理性检查。

六、 结论：从技术集成到工程能力

海外长距离公路的机载雷达测绘，其核心竞争力已从单一设备或算法，转变为系统性的工程整合能力。本文阐述的“基准构建-智能转换”一体化体系，其价值在于：

将不确定性转化为确定性：通过严谨的测量学方法，在无基准地区创造出稳定可靠的项目基准。

将复杂操作转化为标准流程：通过自动化引擎，将极易出错的手工转换变为高效、可靠的数据生产线。

将精度承诺转化为可验证证据：通过内置的多层级质检闭环，为成果质量提供客观、量化的证明。

这套体系不仅解决了具体的技术难题，更构建了一种可复制、可扩展、不依赖于个人经验的现代项目执行范式。它标志着测绘团队能够以科学化、工业化的方式，交付最复杂环境下的高精度成果，从而在海外高端市场中建立真正的技术信任与品牌优势。
